印制板組件焊接后PCB基板上起泡的原因及解決辦法

文章出處:NOD責任編輯:龔愛清查看手機網址
掃一掃!印制板組件焊接后PCB基板上起泡的原因及解決辦法掃一掃!
人氣:-發表時間:2016-04-25 08:59【

SMA焊接后出現指甲大小的泡狀物,主要原因也是PCB基材內部夾帶了水汽,特別是多層板的加工,它是由多層環氧樹脂半固化片預熱成型再熱壓后而造成的,若環氧樹脂半固化片存放期過短,樹脂含量不夠,預烘干去除水汽去除不干凈,則壓熱成型后很容易夾帶水汽,或因半固片本身含膠量不夠,層與層之間的結合力不夠,而留下起泡的內在原因。

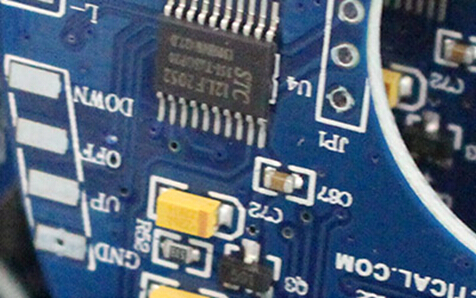

PCB

此外,PCB進購后,因存放期過長,存放環境潮濕,貼片生產前沒有及時預烘,因此受潮的PCB貼片后易出現起泡現象。

解決辦法:PCB進購后應驗收后方能入庫,SMT加工之前應將PCB預烘(125±5)℃/4h。
