在當今高度發達的電子技術領域，Printed Circuit Board（PCB），即印刷電路板，扮演著至關重要的基礎性角色。盡管其通常隱匿于各類電子設備內部，不直接映入大眾眼簾，但對于電子產業的運行與發展而言，它無疑是不可或缺的關鍵要素。

一、定義與名稱由來

PCB，全稱為 Printed Circuit Board，“Printed” 體現了其線路形成的工藝特征，通過印刷等精細手段將導電線路布局于基板之上；“Circuit” 明確了其構建電路連接的核心功能，旨在實現電子元器件間的電氣導通；“Board” 則表明了它作為承載平臺的物理形態。整體而言，它是一種利用印刷技術，在絕緣基板上形成導電線路，用以連接并固定各類電子元器件，從而保障電子設備正常運行的基礎組件。

二、外觀與構造剖析

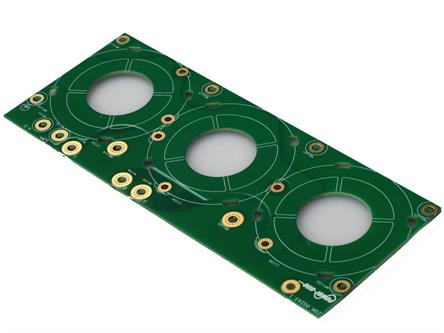

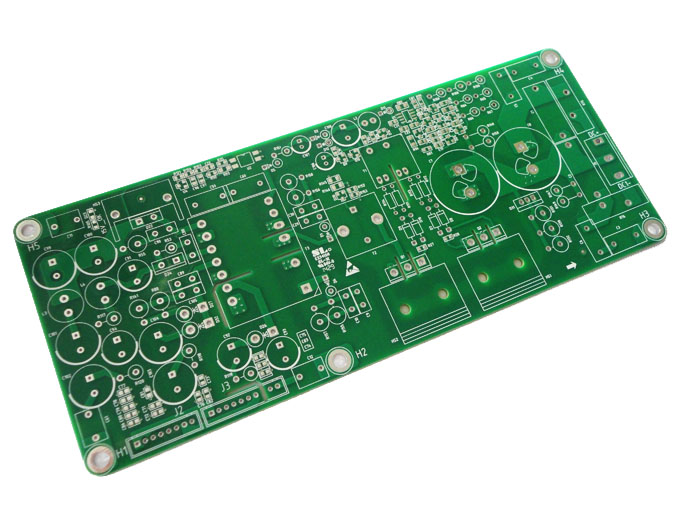

線路板初次觀察，常見的是以綠色為主色調的薄板狀結構，當然，根據不同應用場景與需求，亦存在其他色澤的 PCB。其表面分布著錯綜復雜卻又井然有序的導線網絡，這些導線仿若人體的神經網絡，精確規劃著電流的傳輸路徑，確保電子信號能夠在各個元器件間精準、高效地傳遞。同時，PCB 上還均勻分布著諸多小孔，這些小孔在多層板結構中起著層間電氣連接的關鍵作用，是實現復雜電路布局的重要依托。再者，形狀各異的焊盤錯落分布，它們作為電子元器件的物理附著點，通過焊接工藝，使元器件與 PCB 緊密結合，構成穩固的電子電路系統。

三、核心功能闡釋

設想一下，倘若電子設備中缺失了 PCB，各類電子元器件將會處于無序散落狀態，根本無法協同運作以實現既定功能。PCB 的首要功能在于提供穩固的機械支撐，為體積微小、結構精細的電子元器件提供精準的安置位點，使其在復雜的使用環境下仍能保持穩定的物理位置。更為關鍵的是，其通過精心設計的線路布局，構建起完備的電氣連接體系，使得電子元器件能夠依照預設的電路邏輯有序交互，進而驅動整個電子設備正常運轉。以智能手機為例，其內部的 PCB 巧妙地將處理器、存儲芯片、攝像頭模塊、通信模塊等眾多復雜元器件有機整合，使得用戶能夠流暢地進行多任務操作、高清拍攝以及高速網絡通信等。

四、廣泛應用領域

電路板的應用廣度超乎想象，幾乎涵蓋了現代社會的各個層面。在消費電子領域，從日常隨身攜帶的智能手環、無線耳機，到家中的智能電視、游戲機等，PCB 為其功能實現提供了堅實保障；于醫療保健范疇，各類精密的診斷儀器、治療設備，如血糖儀、心電監護儀等，依賴 PCB 確保測量與治療的高精度與高可靠性；工業制造方面，自動化生產線中的控制器、傳感器等核心部件，憑借 PCB 實現穩定的信號傳輸與精準的控制指令下達；在交通運輸領域，汽車的電子控制系統、飛機的航空電子設備以及衛星的星載電子系統等高端裝備，更是離不開 PCB 的卓越性能支撐，以應對嚴苛的工作環境與復雜的任務需求。

五、分類體系詳述

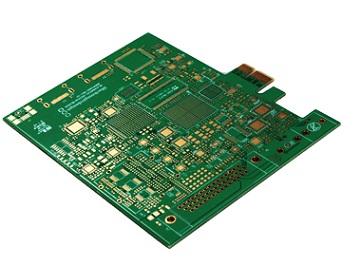

PCB 依據不同維度可細分為多種類別。從層數維度考量，可劃分為單面板、雙面板與多層板。單面板構造相對簡易，僅一面布有導電線路，成本低廉，適用于功能單一、結構簡單的基礎電子產品；雙面板則雙面皆具備導電線路，能夠?qū)崿F(xiàn)更為復雜多元的電路連接，在一般性電子產品中應用廣泛；多層板仿若精密構建的 “立體電路迷宮”，內部多層導電層相互交織，可容納高密度、高性能的電路設計，是高端電子產品，如高端智能手機、服務器等的首選。另從材質視角出發，又包含玻纖板、紙板等。玻纖板以其優異的絕緣性能、機械強度與耐高溫特性，成為多數中高端電子產品的主流選擇；紙板類 PCB 雖在性能上稍遜一籌，但因其成本優勢，常用于一些對性能要求不高、成本控制嚴苛的簡易電子產品。

六、總結與展望

綜上所述，PCB 作為電子產業的基石，雖低調隱匿于電子設備深處，但其對電子技術發展的推動作用不可估量。深入了解 PCB 的定義、構造、功能、應用及分類，有助于我們更全面、深刻地洞察電子設備的內在運行機制。
