從手機、筆記本電腦到電動汽車，無不依賴于高效、安全的電池電路板。了解電池電路板的組成和選材，不僅能幫助我們更好地選擇和使用電子產品，還能為技術愛好者和工程師們提供寶貴的知識。下面就為大家講解關于電池電路板的構成，方便大家學習。

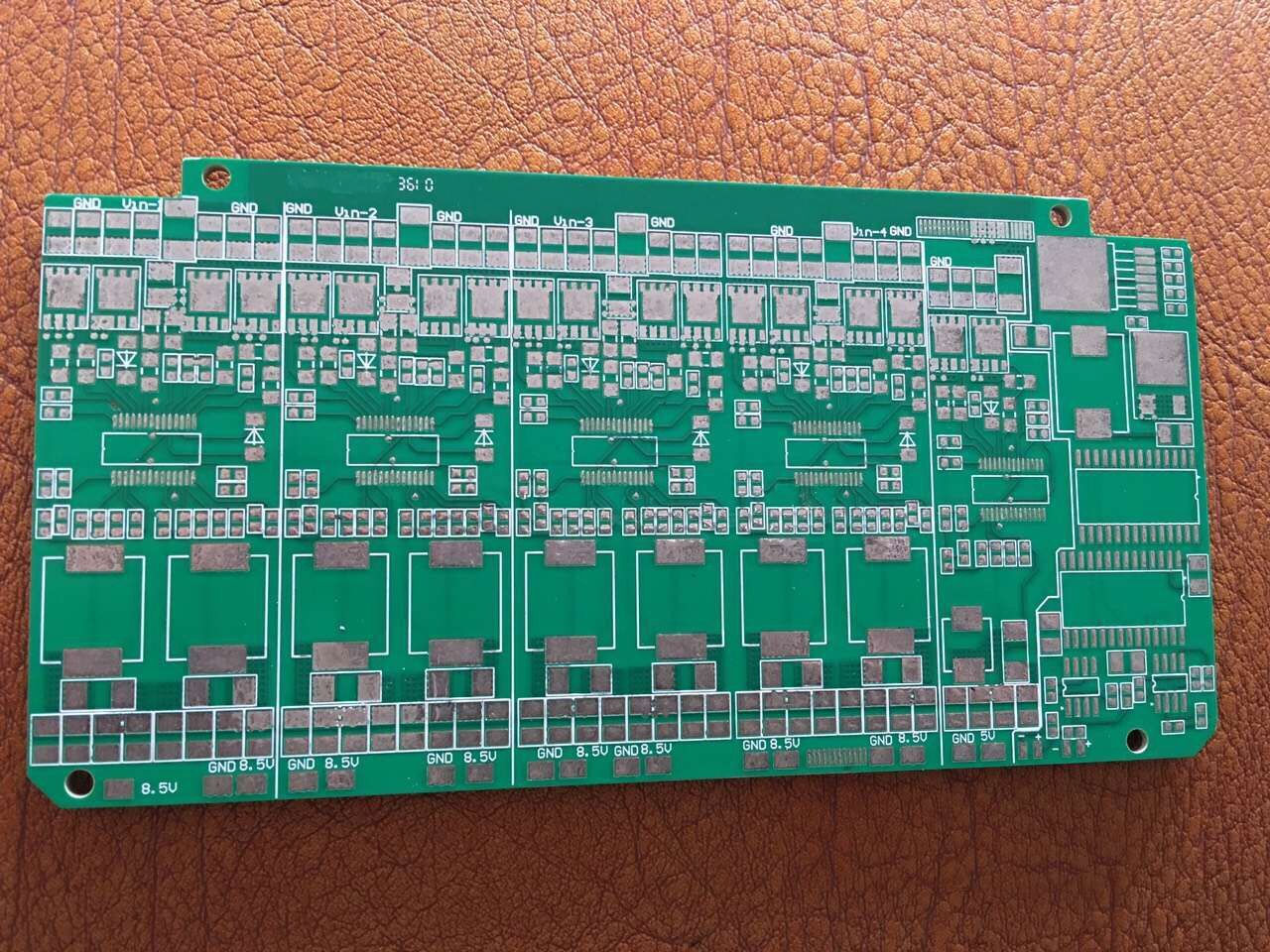

電池電源板

電池電路板的核心組成

電子元件

電池電路板上的電子元件是實現各種功能的基礎。電阻用于限制電流大小，調節電路中的電壓和電流比例；電容能夠儲存電荷和電能，起到濾波、耦合等作用；電感儲存磁場能量，在濾波和振蕩電路中發揮重要作用；二極管具有單向導電性，用于整流、穩壓和保護電路；三極管則具有電流放大和開關作用，可控制電池的充放電過程。

集成電路

電源管理芯片對電池的充放電進行精準管理和控制，包括充電電流控制、充電電壓調節、電池電量監測等。它確保電池安全快速地充電，同時防止過充，保障電池和設備的安全。

微控制器作為核心控制單元，負責整個系統的運行和管理。它接收傳感器信號，進行處理和決策，控制電子元件的工作狀態，實現各種功能，如在智能電池管理系統中，根據電池參數調整充放電策略，延長電池壽命。

印刷電路板

PCB印刷電路板由基板、導電層、焊盤和過孔組成。基板提供支撐平臺，具有良好的絕緣性能、機械強度和耐熱性；導電層由銅箔制成，形成電路圖案，實現電子元件之間的電氣連接；焊盤用于焊接電子元件；過孔實現不同層導電層之間的連接。

傳感器

電量傳感器監測電池的電量狀態，如剩余電量、充電狀態和放電狀態等。它采用庫侖計等技術，通過測量電池的電流和時間來計算電量，精度高才能確保電池管理系統的準確性。

溫度傳感器監測電池溫度變化，防止過熱或過冷。它通常采用熱敏電阻等元件，將溫度變化轉換為電信號輸出，靈敏度高、穩定性好且響應時間短的傳感器能保障電池管理系統的可靠性和安全性。

連接器

電池連接器連接電池與電路板，實現電氣連接。其設計和質量影響電池的安裝拆卸方便性和連接可靠性，有多種類型可供選擇。

外部設備連接器連接電池電路板與外部設備，如充電器、負載設備等。其類型和規格應與外部設備相匹配，確保連接的兼容性和可靠性。

電路板的材質選擇

在電池模塊中，電路板（PCB）是一個至關重要的組成部分。它不僅承載了電池管理系統和保護電路，還提供了各種連接和接口。那么，電池模塊選用的電路板一般是什么材質呢？

1. FR4材料：FR4是最常見的電路板材料之一。它是一種玻璃纖維增強的環氧樹脂層壓板，具有優異的機械強度和耐熱性能，能夠在較高溫度下穩定工作。FR4材料的電氣絕緣性能也非常出色，是大多數電池模塊電路板的首選。

2. 鋁基板：對于需要高散熱性能的應用，鋁基板是一種理想的選擇。鋁基板具有良好的導熱性能，能夠有效散熱，常用于LED照明、電動汽車等高功率設備的電池模塊中。

通過了解電池模塊的組成和選材，有助于設計出更高效、安全的電池系統，為未來的智能設備提供堅實的動力保障。
