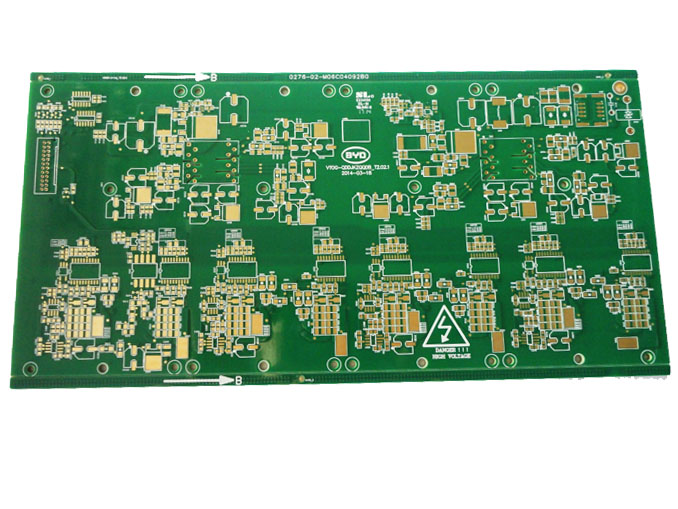

在電子設備制造業中，印刷電路板（PCB）作為電子零件的連接載體，扮演著至關重要的角色。它不僅承載著電子元器件，還通過精細的線路布局實現了電路的高效互聯。

今天，我們就來深入探討PCB線路板在工廠中的制作加工流程，幫助電子設備廠家的采購人員更好地了解這一關鍵環節。

PCB設計準備階段

1. 確定產品需求

PCB的設計始于對產品的需求分析。設計師需明確電路的功能要求、性能參數以及元器件的布局需求，以此為基礎設計出滿足要求的PCB電路板。

2. 選擇基材

基材是PCB的基礎，常見的基材有玻璃纖維布、環氧樹脂等。根據產品的使用環境和性能要求，選擇合適的基材至關重要。基材的選擇將直接影響到PCB的機械強度、電氣性能以及熱穩定性。

3. 設計布局

設計布局是將元器件按照功能和位置進行合理排列的過程。優秀的布局設計不僅能提高電路板的性能，還能簡化后續的生產加工流程。設計完成后，會形成完整的電路圖，供后續生產使用。

4. 制定工藝文件

根據設計圖紙，制定詳細的生產工藝文件，包括尺寸、厚度、層數等具體參數。這些工藝文件將作為生產過程中的指導依據，確保每一道工序都能準確無誤地完成。

5. 輸出Gerber文件

Gerber文件是PCB設計向生產轉化的關鍵步驟。設計師將設計圖紙轉換為Gerber文件，這些文件包含了電路板的圖形信息，用于后續的制板工藝。

線路板制作階段

1. 開料

開料是將原始的覆銅板切割成適合生產加工的尺寸的過程。為了提高生產效率，通常會將多個PCB單元圖形拼在一起（稱為SET），再將多個SET拼在一起并加上工具板邊，組成一塊大板（稱為PANEL）進行生產。

2. 內層線路制作

內層線路是PCB板的核心部分，其制作流程包括裁板、前處理、壓膜、曝光、顯影、蝕刻等步驟。

裁板：將覆銅板裁剪成適合加工的尺寸。

前處理：通過刷磨、微蝕等方法清潔板面，去除表面污染物，增加銅箔的粗糙度，便于后續干膜的附著。

壓膜：在銅箔表面貼上一層特殊的感光膜（干膜），這種膜遇光會固化，形成保護膜。

曝光：利用紫外線對覆膜基板進行曝光，透光的部分干膜固化，不透光的部分保持原狀。

顯影：使用碳酸鈉水溶液將未固化的干膜溶解沖洗掉，露出銅箔。

蝕刻：用酸性氯化銅溶液將裸露的銅箔腐蝕掉，形成所需的線路圖形。

3. 壓合

完成內層線路制作后，需要將多層線路板壓合在一起。這一過程包括棕化、疊合、壓合、打靶、鑼邊、磨邊等步驟。棕化處理可以增加板子和樹脂之間的附著力，疊合則是將多層線路板按照順序疊放在一起，送入真空熱壓機中進行壓合。壓合完成后，形成多層板結構。

4. 鉆孔

鉆孔是PCB制作中的關鍵步驟之一，它使PCB的層間產生通孔，達到連通層間的目的。鉆孔機按照設計要求在PCB板上鉆出直徑不同、大小不一的孔洞。鉆孔后需要進行孔金屬化處理，即在孔壁上沉積一層金屬銅層，以便后續的電鍍和焊接。

5. 孔金屬化與電鍍

孔金屬化是通過化學沉積的方式在孔壁上形成一層導電銅層，使原來絕緣的基材表面變得導電。電鍍則是將孔和線路銅層加鍍到一定的厚度，以滿足最終PCB板成品銅厚的要求。電鍍過程中需要嚴格控制電流密度和時間，確保銅層均勻且厚度達標。

6. 外層線路制作

外層線路的制作流程與內層線路類似，也包括壓膜、曝光、顯影、蝕刻等步驟。外層線路的制作完成后，PCB板的基本線路結構就形成了。

7. 阻焊與絲印

阻焊（防焊）是印制板制作中最為關鍵的工序之一。通過在板面涂上一層阻焊油墨并曝光顯影，露出需要焊接的盤與孔，防止焊接時短路。絲印則是在PCB板上印刷所需的文字、商標或零件符號等標識信息。

8. 表面處理

表面處理是為了提高PCB板的可焊性和耐腐蝕性。常見的表面處理方式有噴錫、沉金、OSP（有機可焊性保護劑）等。這些處理方式可以在PCB板表面形成一層保護膜，防止銅箔氧化并提高焊接質量。

9. 成型與測試

成型是將PCB板切割成客戶所需的外形尺寸的過程。切割完成后還需要對板面進行清洗和去毛刺處理。測試則是通過電性能測試和外觀檢查等方式確保PCB板的質量符合要求。測試內容包括電壓、電流、功率等參數的測量以及外觀尺寸、孔徑、板厚等的檢查。

10. 包裝與出庫

合格的PCB板經過統一編號和整理后，將進行真空包裝并打包發貨。包裝過程中需要注意防潮、防震和防壓等措施，確保PCB板在運輸過程中不受損壞。

PCB廠的線路板制作加工流程是一個復雜而精細的過程，涉及多個環節和多種工藝。每一個環節都需要嚴格控制質量和工藝參數，以確保最終產品的性能和質量符合要求。對于電子設備廠家的采購人員來說，了解PCB線路板的制作加工流程不僅有助于更好地與供應商溝通合作，還能在采購過程中做出更加明智的決策。希望通過本文的詳細介紹，能夠幫助大家更好地了解PCB線路板的制作加工流程。
