完整PCB制造加工流程，我們知道大多數工程師把PCB文件，或者gerber文件發給廠家之后，就可以等著回板了。但是往往硬件研發崗位工作很多年都沒有機會去PCB生產廠去看看整個生產的過程。

今天帶你走一遭。看一看完整的過程。

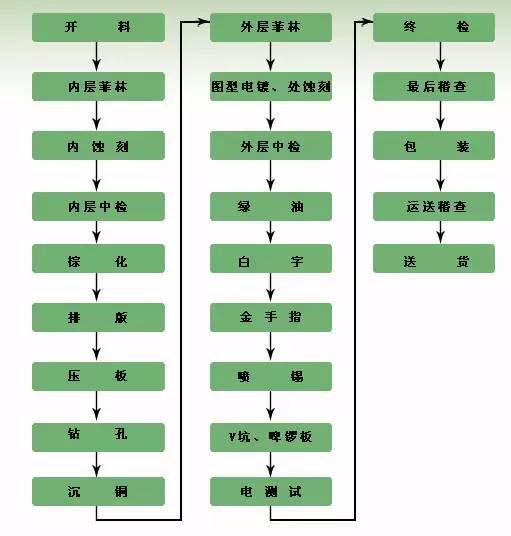

第一步，開料

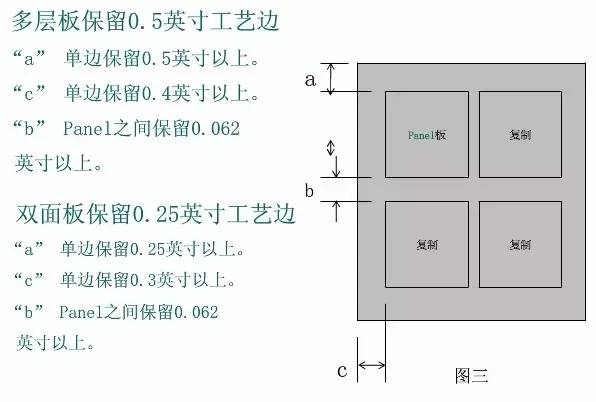

PCB廠的原材料一般都是1020mm×1020mm和1020mm×1220mm規格的多，如果單板或拼板的尺寸不合適，PCB生產過程中，就會產生很多的原料廢邊，PCB板廠會把之些廢邊的價格都加到你的板子上，這樣你的PCB板單位價格就貴一些；如果板子大小設計得好，單板或拼板的尺寸是原材料的n等分，那么原材料的利用率就最高，PCB板廠也好開料，以一樣的原材料尺寸，做出最多的板子，單板價格也就是最便宜的了。

我們把買來的覆銅板，切割成我們需要的大小，叫做開料。

開料設備：（把大板子切成小板子）

最早的覆銅板是，是一個介質層，兩面覆上銅。

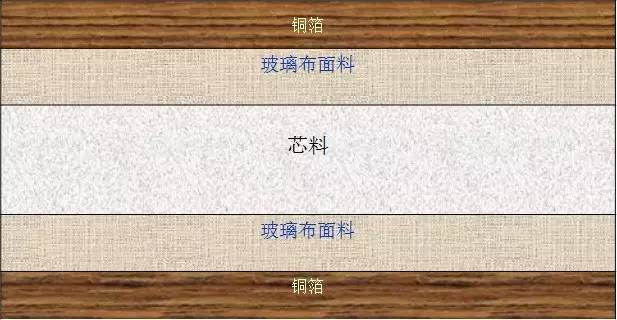

上圖為覆銅板的剖面圖。

第二步，排版

第三步：菲林

把客戶提供的圖形文件通過軟件進行導入和修改，并最終把圖形輸出在菲林上。就是把你給廠家的gerber文件變成膠片。

菲林就是膠片就是銀鹽感光膠片，也叫菲林。由PC/PP/PET/PVC料制作而成。現在一般是指膠卷,也可以指印刷制版中的底片。菲林都是黑色的

第四步、曝光

在覆銅板表面會涂一層感光液體，經過80度的溫試烤干，再用菲林貼在PCB板上，再經過紫外線曝光機曝光，撕下菲林。

第五步、蝕刻

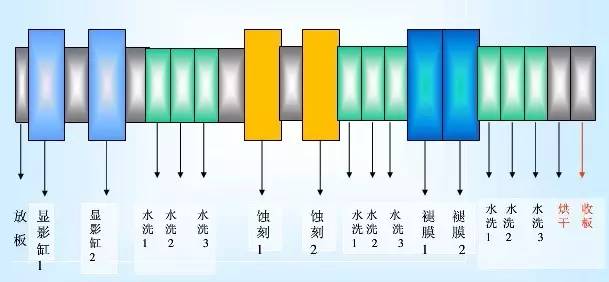

單獨一個蝕刻過程可以拆解為下面幾步

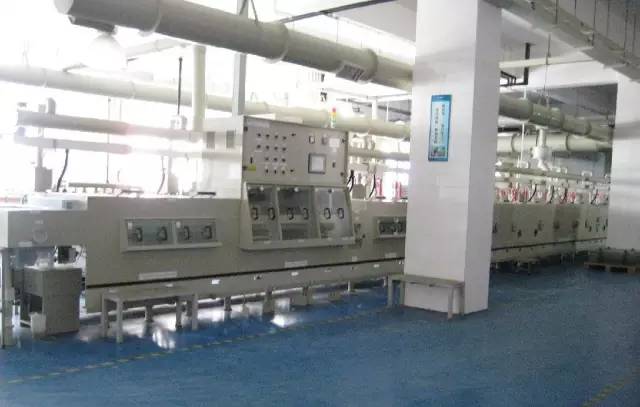

PCB的蝕刻機

板子在滾輪下方流動

為什么PCB內外層蝕刻方法不一樣

內層：顯影→蝕刻→剝離

外層：顯影→二銅鍍錫→剝離→蝕刻→剝錫

為什么這么做？外層這樣蝕刻不是工序更多嗎？

線路板內層一般線寬線距較大，故Ring環是夠的；外層一般線路較密，空間不夠，所以這個時候就需要想辦法在不夠的空間內達到做出線路的目的。堿蝕的能力可以達到1~2mil的ring即可，但是酸蝕則需要5mil左右，所以就必須使用錫將需要的線路先保護起來。在能不做堿蝕的地方盡量不做，因為堿蝕成本高於酸蝕。蝕刻因子是一個工廠的制成能力，是無法通過工序來提高的。酸堿蝕的蝕刻能力不一樣而已。

第六步、鉆孔

機器按照文件中過孔的尺寸和坐標，在PCB上面鉆孔。

如過做成非金屬孔，線路板廠必須用干膜或者做二鉆或者塞膠粒，無論怎么做都會增加板廠成本。所以如果你不要求的話，板廠一般都會做金屬化孔給你。

第七步、沉銅

沉銅是在本來不導電的基材(孔壁)以及銅面上沉上一層化學薄銅

第八步 綠油、字符

PCB低溫UV機，用途：紫外線（UV）披覆涂層固化

刷字符：

字符網版

最后一步、終檢

樣品加工的時候，工廠一般不做夾具進行測試，手工測試；如果小批量的時候，工廠需要制作測試夾具，測試所有走線的阻抗，連通性。

在電子產品的組裝過程中，PCB 板作為核心部件，發揮著至關重要的作用。它承載著各種電子元件，為電子信號的傳輸和處理提供了穩定的平臺。隨著科技的不斷進步，對 PCB 板的性能和質量要求也在不斷提高。未來，PCB 制造加工行業將繼續致力于技術創新和工藝改進，以滿足日益增長的市場需求。

無論是在消費電子、通信設備、汽車電子還是工業控制等領域，PCB 板都將繼續扮演著不可或缺的角色，為推動電子科技的發展貢獻力量。
