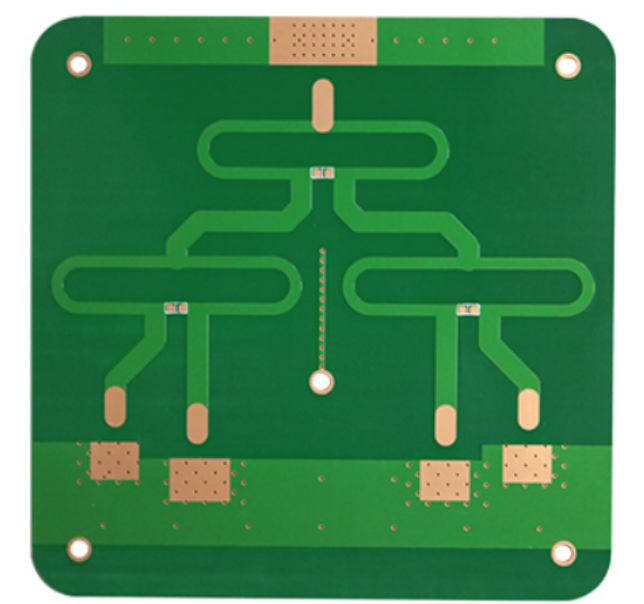

5G天線PCB（印刷電路板）在 5G 通信時代扮演著至關重要的角色。它是 5G 天線系統的關鍵組成部分，負責承載和連接各種電子元件，實現信號的傳輸和處理。5G 天線 PCB 具有高精度、高可靠性和高性能的特點，能夠滿足 5G 通信對高速率、低延遲和大容量的要求。

5G天線PCB（印刷電路板）天線是一種將天線結構直接制作在印刷電路板上的天線類型，以下是關于PCB天線的一些知識：

PCB天線的結構與類型

1. 單極子天線

- 結構：由一根輻射體和一個接地平面組成。輻射體垂直于接地平面，其長度大約為工作波長的四分之一。例如，在2.4GHz頻段（波長約為312.5px），單極子天線的輻射體長度可能在75px左右。

- 特點：具有結構簡單、全向輻射特性較好的優點，廣泛應用于一些對全向覆蓋要求較高的短距離無線通信設備，如藍牙設備的早期版本。

2. 偶極子天線

- 結構：由兩根長度相等、中心饋電的輻射體組成，兩根輻射體在一條直線上且方向相反。其總長度通常接近工作波長。

- 特點：也是一種全向天線，在水平方向上輻射場較為均勻。與單極子天線相比，偶極子天線的輻射方向圖在垂直方向上更對稱，在一些需要平衡饋電的通信系統中應用較多。

3. 微帶天線

- 結構：由一個薄金屬貼片（通常為矩形、圓形或其他形狀）和一個接地平面組成，中間隔著一層薄的介質基板。貼片通過微帶線或其他饋電方式進行饋電。

- 特點：體積小、重量輕、易于與其他電路集成。它可以通過改變貼片的形狀、尺寸和饋電位置來調整其諧振頻率和輻射特性。微帶天線在現代無線通信設備，如手機、Wi - Fi路由器等中被廣泛應用。

4. 貼片陣列天線

- 結構：由多個微帶貼片天線按照一定的陣列形式排列組成。可以是線性陣列、平面陣列等不同形式。

- 特點：通過陣列形式可以提高天線的增益、方向性和波束控制能力。例如，在相控陣?yán)走_(dá)系統中，貼片陣列天線可以通過調整各個貼片單元的相位來實現波束的快速掃描和指向控制。

5G天線線路板的設計要點

1. 工作頻率確定

- 首先要明確天線的工作頻率范圍。這取決于所應用的無線通信標準，如Wi - Fi標準（2.4GHz、5GHz頻段）、藍牙（2.4GHz頻段）等。根據工作頻率，可以計算出天線的基本尺寸，因?yàn)樘炀€的尺寸與波長密切相關。

2. 材料選擇

- 介質基板：介質基板的介電常數和厚度會影響天線的性能。較高的介電常數會使天線尺寸變小，但同時也可能會降低帶寬。常見的介質基板材料有FR - 4（介電常數約為4.4），對于一些高頻應用，可能會選用介電常數較低的材料，如羅杰斯（Rogers）公司的高頻板材。

- 金屬層：金屬層的導電性和厚度也很重要。一般采用銅作為金屬層，銅的導電性好，可以降低天線的損耗。金屬層的厚度太薄可能會導致天線的輻射效率降低。

3. 饋電方式

- 微帶線饋電：這是一種常見的饋電方式。通過設計合適寬度的微帶線，可以實現與天線貼片的良好匹配。微帶線的寬度會影響其特性阻抗，需要根據天線的輸入阻抗進行調整。

- 同軸饋電：同軸電纜可以直接連接到天線的饋電點，這種方式可以提供較好的隔離度和帶寬，但需要在PCB上進行特殊的設計，如制作同軸接頭的焊盤等。

- 縫隙耦合饋電：在接地平面上開縫隙，通過縫隙與天線貼片進行耦合饋電。這種方式可以實現較高的隔離度和較好的帶寬性能，但設計相對復雜。

4. 阻抗匹配

- 天線的輸入阻抗需要與前端電路（如射頻收發器）的輸出阻抗相匹配，以減少反射損耗。通過調整天線的尺寸、饋電點位置以及采用匹配網絡（如使用電感、電容等元件組成的電路）可以實現良好的阻抗匹配。

5G 天線 PCB 的應用領域非常廣泛，包括智能手機、平板電腦、筆記本電腦、智能穿戴設備、物聯網設備等。隨著 5G 技術的不斷普及和應用，5G 天線 PCB 的市場需求也將不斷增長。未來，5G 天線 PCB 將繼續朝著更高性能、更小尺寸、更低成本的方向發展，為 5G 通信和智能設備的發展提供有力支持。
