金手指是一種電氣接口，線路板廠的PCB中常見的封裝形式及PCB外形如下：

在PCB設計時見到類似下圖的外形和封裝時，第一反應就是板上有金手指。對金手指比較簡單的判斷方法：器件的TOP 和BOTTOM 面都有PIN 的器件；會有如下圖中的U型槽。

板上有金手指時，需要做好金手指的細節處理。

PCB 中金手指細節處理：

1) 為了增加金手指的耐磨性，金手指通常需要電鍍硬金。

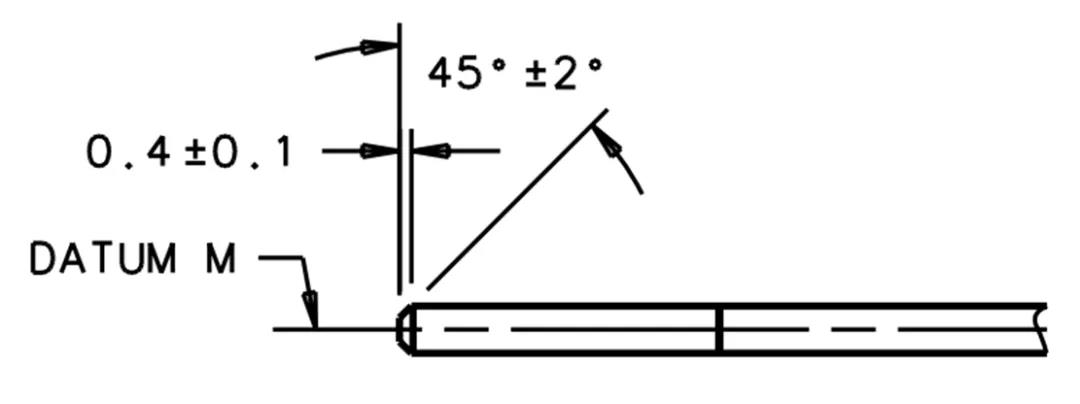

2) 金手指需要倒角，通常是45°，其他角度如20°、30°等。如果設計中沒有倒角，則有問題；如下圖，箭頭所示為45°倒角：

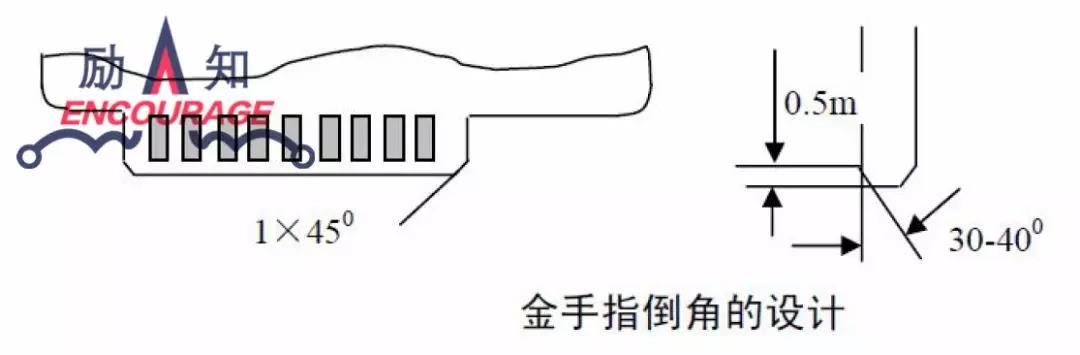

PCB 中的45°倒角如下圖所示：

3) 金手指需要做整塊阻焊開窗處理，PIN 不需要開鋼網；

4) 沉錫、沉銀焊盤需要距離手指頂端最小距離14mil；建議設計
時焊盤距離手指位1mm 以上，包括過孔焊盤；

5) 金手指的表層不要鋪銅；

下圖為一金手指的設計，可供參考：

6) 金手指內層所有層面需要做削銅處理，通常削銅寬度大3mm；可以做半手指削銅和整個手指削銅。在PCIE設計中，也有指明金手指區域的銅要全部削掉；

金手指的阻抗會比較低，削銅（手指下挖空）可以減小金手指和阻抗線之間的阻抗差值，同時對ESD 也有好處；

線路板廠建議：金手指焊盤下全削銅。

不正確的倒角往往會導致板卡部分功能的喪失，所以存在金手指的板卡，一定要注意標注正確的倒角規范，包括角度和深度兩部分。線路板廠收集了目前常見板卡類型的金手指倒角規范，對于沒有提到的，一定要向客戶確認。

1. PCI板卡倒角規范

2. PCIE 1.0板卡倒角規范

3. PCIE 2.0板卡倒角規范

4. AMC板卡倒角規范
