汽車電路板的工程設計要求

文章出處:責任編輯:查看手機網址
掃一掃!汽車電路板的工程設計要求掃一掃!
人氣:-發表時間:2025-03-14 11:02【

汽車電路板是車輛電子控制系統的核心部件,其性能直接影響整車的安全性、可靠性和智能化水平。隨著汽車電子技術的快速發展,電路板的設計需要滿足更為嚴苛的工程要求。

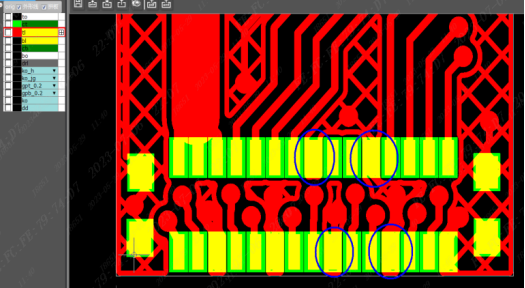

汽車電路板的CAM設計在PCB設計中至關重要,直接影響性能、可靠性和可制造性。以下是關鍵設計要求:



材料選擇

1.材料需符合汽車行業標準(如AEC-Q100)

2.一般采用中、高TG的FR4板料,需在-40°C至+125°C內正常工作,部分區域可能要求更高,能在高濕度環境下穩定運行,通常要求95%以上.

3.選擇適當厚度的銅箔(通常1oz或2oz),以滿足電流承載需求.



層壓疊構

1.對稱層疊:避免翹曲,提高機械強度.

2.疊層根據信號要求計算線寬、間距和介質厚度,確保阻抗匹配; 根據阻抗要求和信號完整性需求選擇適當的介質厚度,即使沒有指定阻抗要求也要設計合適的疊構。



汽車PCB過孔設計

1.熱過孔:高熱區域增加熱過孔,提升散熱.  過孔采用散熱效果較好的方式.



表面處理

1. 常用表面處理工藝包括沉金(ENIG)、鍍金、OSP(有機保焊膜)等,需根據焊接要求和環境條件選擇.

 沉金與鍍金有較好的可焊接性和耐腐蝕,OSP有更好地經濟實用性,從成本上更低.



可靠性測試

1. 需進行 溫度循環測試、振動測試、沖擊實驗等可靠性測試,來滿足汽車板的可靠性,確保其在嚴苛的汽車環境中穩定運行。

2.孔銅要求需滿足IPC三級標準.



機械設計

1. 尺寸和形狀:需符合安裝空間要求,尺寸公差要求嚴格。

2. 需具備足夠強度,防止變形或斷裂等發生.汽車板PCB的設計要求嚴格,涉及材料選擇、工藝控制、特殊工藝要求和設計驗證等多個方面。通過優化工藝流程和嚴格質量控制,才能確保PCB在汽車環境中具備高可靠性和性能穩定性。



汽車線路板設計需要平衡性能、可靠性和成本,同時緊跟智能化、電動化趨勢。未來,隨著域控制器和中央計算架構的普及,電路板將向高集成度、低功耗、高算力方向發展,這對設計規范、仿真工具和供應鏈管理提出了更高要求。通過系統性工程設計和嚴格驗證,才能確保汽車電子系統在復雜環境中穩定運行。
