PCB板拼板方式哪個好?

首先要了解為什么拼板~

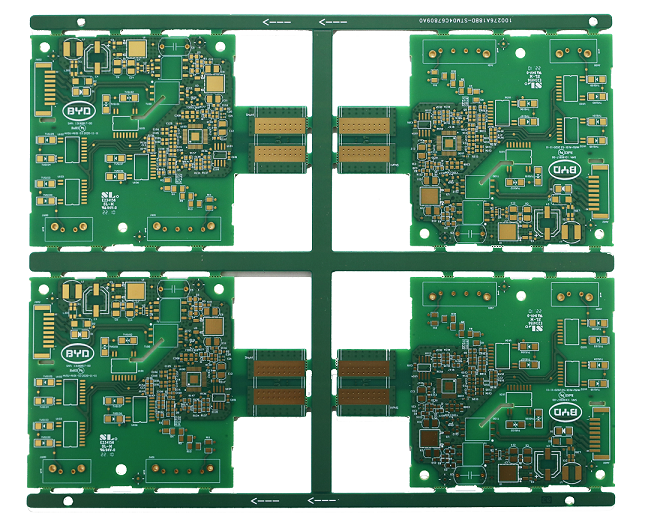

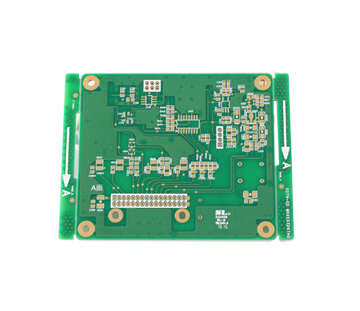

拼版是為了滿足生產需求，比如有些客戶的板子太小，這就不滿足做夾具的要求了，這時候就需要多種板子拼在一起進行生產。

還有一些異形的PCB板，拼板也是為了提高PCB板的利用率，從而避免浪費，減少成本。

在SMT貼片的時候，可以有效提高SMT貼片的焊接效率。

那了解了拼板的原因，再來了解下什么是V-CUT和郵票孔。

V-cut是指兩單板間以及單板與工藝邊間的V形分割線，成“V”字形;焊接后折斷分離。

郵票孔是主板拼版里面，小板和小板之間需要筋連接，為了便于切割，筋上面會開一些小孔，類似于郵票邊緣的那種孔。

這兩種拼板方式選哪種好呢?其實各有各的優點，各有各的缺點，怎么說呢?請往下看：

采用雙面V形槽時，V形槽的深度應控制在1/3左右(兩邊槽之和)，要求刻槽尺寸精確，深度均勻。

在采用郵票孔時，應注意搭邊應均勻分布在每塊拼板的四周，以避免焊接時由于PCB板受力不均勻而導致變形。

郵票孔的位置應靠近PCB板內側,防止拼板分離后郵票孔處殘留的毛刺影響客戶的整機裝配。

對于像圓形這類不規則的PCB板，V-CUT是做不到的，因此就需要使用郵票孔來進行拼板連接，所以郵票孔在異形板中使用的比較多。

拼板郵票孔制作規范

1、郵票孔：建議5至8個0.60mm(直徑)的孔為一排(要雙排)為一組。

2、雙排板與板之間至少要保證1.2mm以上間距(常規是1.6或2.0mm)。

3、孔邊到另一個孔邊間距至少要保證0.25mm至0.35mm(以保證有足夠的支撐)。

4、建議郵票孔加在板框線的中心線或伸到板內1/3 ，如板邊有線必需避開。

5、加完郵票孔，孔兩邊的外形一定要用直線或(弧線)連起來，便于走刀確定位置，以免多走刀。
