PCB板鉆孔參數簡介

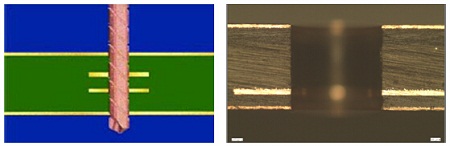

PCB板鉆孔主要作用是為使層與層之間導通及固定零件之用，因此鉆孔是PCB板生產中不可缺少的環節，而鉆孔參數是決定鉆孔品質的關鍵，PCB板鉆孔參數有哪此內容呢?
1、進刀速（F）：每分鐘鉆頭鉆進材料的深度。
2、旋轉速（S）：每分鐘鉆頭所旋轉圈數。
3、退刀速（U）每分鐘鉆頭退出材料的距離。
4、孔限（H）鉆針更換是所鉆最大孔數。
5、排屑量=進刀速F(in/min)/旋轉速S(R/min)。
當F恒定，S越大，則排屑量會變小。排屑量越小，表示鉆頭與孔壁摩擦時間越長，鉆頭摩擦越大，孔壁溫度越高，不利于鉆孔品質。
當S恒定，F越大，則排屑量會變大。排屑量越大，表示鉆頭與孔壁摩擦時間越短，鉆頭摩擦越小，孔壁溫度越低，有利于鉆孔品質。但F過大，易發生斷刀現象。
當S,F恒定，U越小鉆頭在孔內停留時間越長，則孔壁溫度越高，不利于鉆孔品質。
PCB板孔限數：由于鉆頭磨損后，對玻璃纖維束的切屑變鈍，造成孔壁粗糙。故鉆孔限數越小，孔壁質量越好。
將以上參數調整到一個合適的平衡點，即可控制好PCB板鉆孔品質。
