解析PCB板設計焊點過密的優化方式

文章出處:PCB設計技術責任編輯:龔愛清查看手機網址
掃一掃!解析PCB板設計焊點過密的優化方式掃一掃!
人氣:-發表時間:2016-12-21 08:24【

PCB板設計焊點過密,易造成波峰連焊,焊點間漏電。下面小編為大家來分析下PCB設計焊點過密的優化方式。

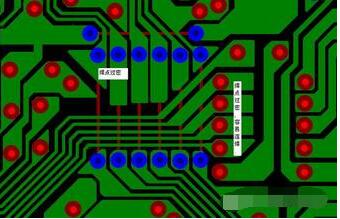

分析:此板插件元件較多,相對較密。因?yàn)楹更c(diǎn)和焊點間的間距較密為0.3-0.5mm,容易造成連焊,同時因?yàn)橹竸┵|(zhì)量差,造成在南方梅雨天氣大量漏電。

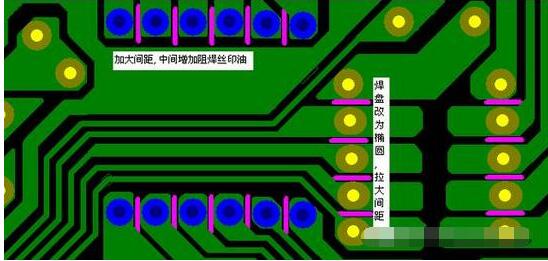

對策:加大焊點間距,中間增加阻焊油。嚴格控制助焊劑質量。

    思考:設計較密的PCB板時,盡量小范圍密一點,能拉開的地方盡量拉開。如PCB的安全間距雖然為0.3MM,但能做到0.6MM的地方盡量加大到0.6以上,這樣出問題的概率就會大大降低。

此文關鍵字:PCB 電路板 線路板
