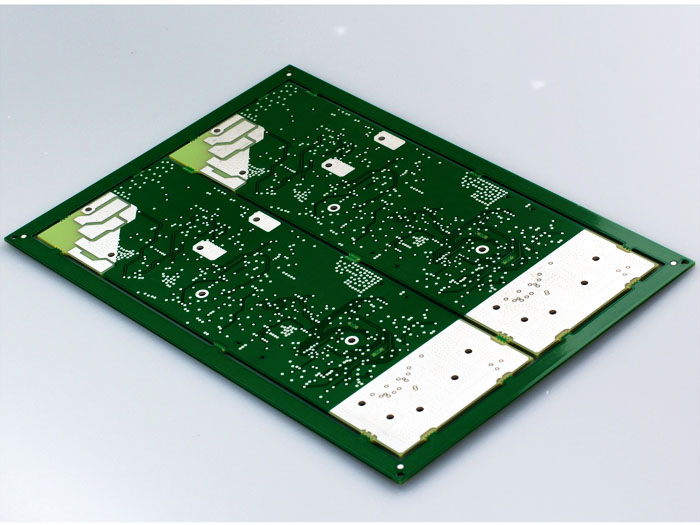

PCB印刷電路板的稱謂是來自于英文的PCB（Printed Circuit Board）,另外也有人以PWB（Printed Wiring Board）稱之，顧名思義就是以印刷技術制作的電路產品。印刷電路板的基本構造是以絕緣材料輔以導線所形成的結構性元件。成品上可安裝積體電路、電晶體、二極體、被動元件（如電阻、電容、連接器等）及其他各種各樣的電子零件。借著電路板導線連通，可以形成電子訊號連結及應有的機能。電路板的出現取代了以前電器產品以銅線配電的方式，使產品體積得以縮小，再加上可大量生產單價降低，使電路板得以大放異彩。

PCB印刷電路板是依據設計者所設計的產品性能、零件配置而制作，其形式十分多樣化而沒有一定的設計規則限制。電子產品進步迅速，設計變更或零件更新都可能必須重新制作所需的電路板。因此多數的制品都會先做小量試產再予以放大，其間可能會經過多次修飾更改設計。隨著電子產品的多功能化、復雜化，變更設計頻繁似乎是所有產品供應者必須面對的課題。

PCB印刷電路板既然是以電氣連接及承載元件為主要功能，基本上它就必須具有耐熱、高強度、低電阻、低雜訊、層間線間絕緣性良好等等特性。在制造性方面它必須有良好的可組裝性，通常指的是可焊接性或連結性。

在電子產品趨于多功能復雜化的前提下，積體電路元件的接點距離隨之縮小，信號傳送的長度局部性縮短，這些結構變異就需要利用高密度線路配置及微孔技術來達成目標。

利用配線與跨接來達成高密度的連接，基本上對單雙面板而言有其達成的困難，因而PCB電路板會走向多層化。又由于訊號線不斷的增加，更多的電源層與接地層就成為設計的必須手段，這些都促使多層PCB印刷電路板使用更加普遍。
