單塊電路板的尺寸要根據整機的總體結構來確定。電路板的大小、形狀應適合表面組裝生產線生產,符合印刷機、貼片機適用的基板尺寸范圍和再流焊爐的工作寬度。

由于SMB的尺寸較小,為了更適應SMT自動化生產往往將多塊板組合成一塊板,有意識地將若干個相同單元電路板進行有規則的拼合,把它們拼合成長方形或正方形,稱為拼板。

尺寸小的電路板采用拼板可以提高生產效率,増強生產線的適用性,減少工裝準備費用。單面貼裝的印制板拼板貼裝面在同一面,雙面全貼裝不進行波峰焊的可采用雙數拼板正反面各半,兩面圖形按相同的排列方式,這種排列方式可以提高設備利用率(在中、小批量生產條件下設各投資可減半),節約生產準備費用和時間。

拼板之間可以采用V形槽直線分割、郵票孔、沖糟等工藝手段進行組合,要求刻糟精確、深度均勻,有較好機械支撐強度但又易于分割機分?jǐn)嗷蛴檬株_(kāi)。

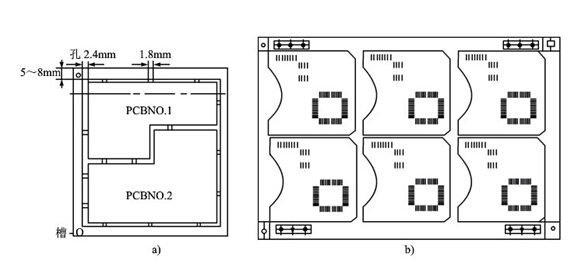

對于小相同印制電路的PCB拼合亦可按此原則進行,但應注意元件位號的編寫方法。拼合的印制電路板俗稱“郵票”板,其結構示意圖如下右圖所示。

(1)郵票板可由多塊同樣的電路板組成或由多塊不同的電路板組成。

(2)根據表面組裝設各的情況決定郵票板的最大外形尺寸,如貼片機的貼片面積印刷機的最大印刷面積和再流焊?jìng)魉蛶У墓ぷ鲗挾鹊取?/p>

(3)郵票板上各電路板間的連接筋起機械支撐作用。因此它既要有一定的強度,又要便于折斷把電路分開，連接筋的參考尺寸如下左圖所示,為1.8mm*2.4mm。
