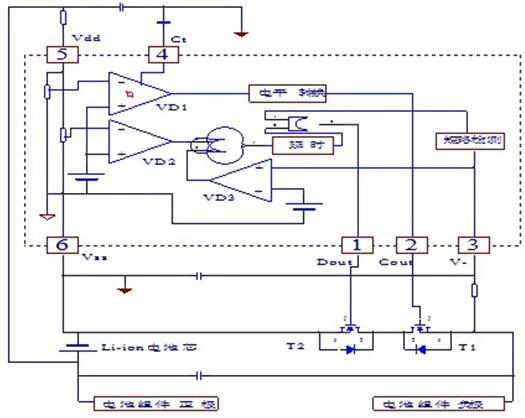

電池線路板保護板的工作原理圖：

如圖中，IC由電芯供電，電壓在2v－5v均能保證可靠工作。

1、過充保護及過充保護恢復

當電池被充電使電壓超過設定值VC(4.25-4.35V，具體過充保護電壓取決于IC)后，VD1翻轉使Cout變?yōu)榈碗娖剑琓1截止，充電停止.當電池電壓回落至VCR(3.8-4.1V，具體過充保護恢復電壓取決于IC)時，Cout變?yōu)楦唠娖剑琓1導通充電繼續， VCR必須小于VC一個定值，以防止頻繁跳變。

2、過放保護及過放保護恢復

當電池電壓因放電而降低至設定值VD（2.3-2.5V，具體過充保護電壓取決于IC）時， VD2翻轉，以短時間延時后，使Dout變?yōu)榈碗娖剑琓2截止，放電停止，當電池被置于充電時，內部或門被翻轉而使T2再次導通為下次放電作好準備。

3、過流、短路保護

當電路充放回路電流超過設定值或被短路時，短路檢測電路動作，使MOS管關斷，電流截止。
