電池線路板以下分享的這個設計采用NEC upd78F0547單片機為主控制器，通過鍵盤來設置直流電源的輸出電流，并可由液晶顯示器顯示輸出的電壓、電流值。主電路采用運放LM324和達林頓管組成調節電路，電路設計合理，編程正確。除了完成題目要求外，電路設計了步進設置功能，可設置不同的恒流和穩壓值。

恒流、恒壓充電電路：這部分電路是整個電路的核心部分，主要由D/A轉換電路，恒流、恒壓調整電路，檢測電路組成。

控制電路輸送來的數字信號由D/A轉換電路IC205轉換成模擬信號作為基準電壓，然后送到電壓比較器IC201的正輸入端。輸出端取樣電阻上取得取樣電壓信號送到電壓比較器IC201的負輸入端，與基準電壓比較，比較結果由IC201的輸出端反饋到T202，控制T202的導通狀態。由D201、D202、R201、T203組成一個恒流源A，恒流值I=2Ud-Ube/R201 。T202的導通狀態影響著對恒流源A的吸收電流，從而改變恒流源A對調整管T201基極的驅動電流，穩定調整管T201的輸出值。為減小輸出紋波，調整管T201使用達林頓三極管。調整管T201基極電流由一恒流源提供，進一步減小電源電壓波動對調整管T201帶來的影響。電路采用懸浮驅動。

電位器W103以及單片機（內含A/D轉換）組成電壓檢測電路。W103將輸出電壓的取樣信號送單片機內部的A/D電路進行轉換，轉換得到的數字信號由單片機處理，并由LCD顯示器顯示測量值。取樣電阻R202、IC202以及單片機（內含A/D轉換）組成電流檢測電路。取樣電阻R202上的取樣信號送IC202處理、送單片機內部的A/D電路進行轉換，轉換得到的數字信號由單片機處理，并由LCD顯示器顯示測量值。

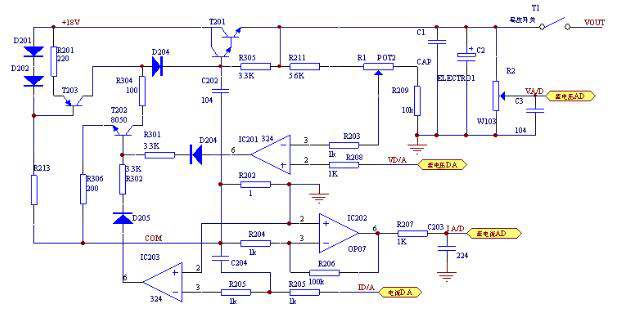

圖2.1 恒流、恒壓充電電路原理圖

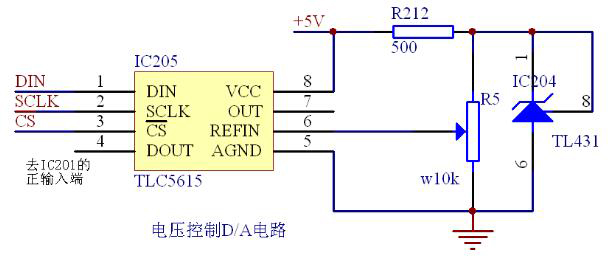

圖2.2 D/A轉換電路原理圖

控制電路：控制電路主要由NEC upd78F0547單片機及外圍電路、鍵盤電路等組成。單片機接收檢測電路傳輸來的信號，經過A/D轉換后將電壓和電流值顯示到液晶上。該電路能夠通過按鍵設定電源的輸出電壓值和電流值，通過控制D/A芯片的設定值實現控制輸出電壓值和電流值。并根據檢測實際輸出的電流（壓）值與設定值比較后，調整D/A芯片的設定值 ，使得電源的輸出穩定、可靠。

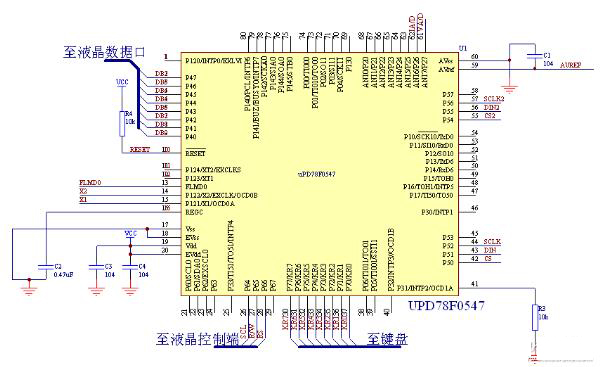

圖2.3 CPU電路原理圖

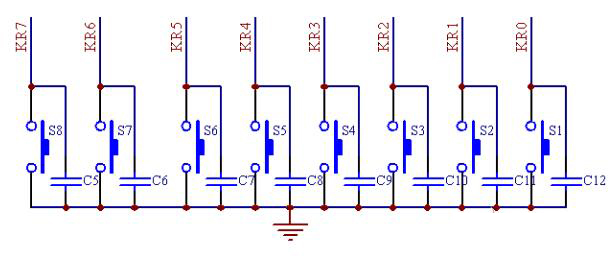

圖2.4 鍵盤電路原理圖

顯示電路：采用4行8列的漢字液晶屏顯示實際的設定電流值、設定電壓值、實際輸出的電流值、實際輸出電壓值。電壓分辨率0.1V。電流分辨率1mA。液晶屏能夠在設定時顯示設定的電壓和電流值。

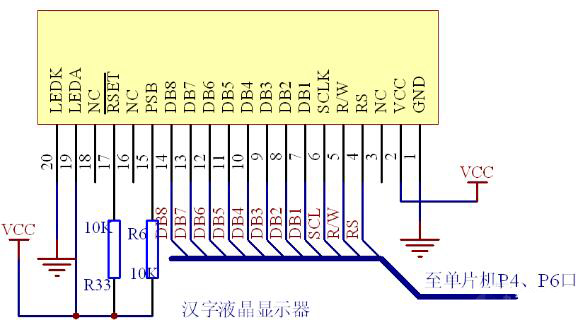

圖2.5 LCD顯示電路原理圖

電源電路：具有2組輸出直流輸出，一組為主輸出DC18V，作為充電電路的能源輸入；另一組輸出±DC 12V和DC 5V，給本電源中控制電路、恒流（壓）調整電路、顯示電路等部分提供工作電源。

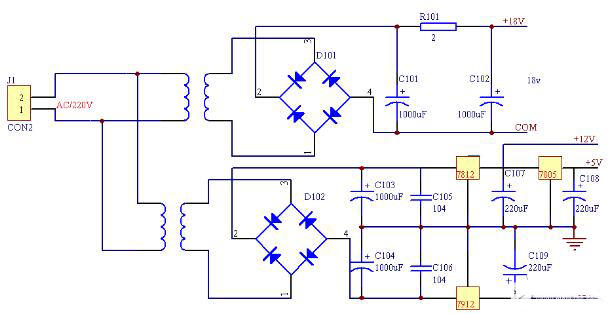

圖2.6 電源電路原理圖

點評分析：

恒流輸出時，在100mA（慢充）和200mA（快充）可設置的基礎上，增加了電流值從100MA---200MA可調功能，步進為20 mA。可設置多種恒壓輸出狀態，恒壓輸出值為：10V，9V，12V。以直流電源為核心，NEC upd78F0547單片機為主控制器，通過鍵盤來設置直流電源的輸出電流，并可由液晶顯示器顯示輸出的電壓、電流值。由單片機程控設定數字信號，經過D/A轉換器輸出模擬量，再經過運算放大器隔離放大，控制輸出功率管的基極，隨著功率管基極電壓的變化而輸出不同的電流（壓）。可穩定地實現恒壓或恒流充電狀態，并在恒流輸出時可設置電流100mA慢充和200mA快充，電壓（流）波動和紋波電壓（流）小，并具有過熱保護和自動恢復功能。
