電池電路板與您分享一個成熟好用的電池供電切換電路

文章出處:芯片之家責任編輯:龔愛清查看手機網址
掃一掃!電池電路板與您分享一個成熟好用的電池供電切換電路掃一掃!
人氣:-發表時間:2017-03-31 09:47【

最近電池電路板小編看了幾個電源切換的帖子,湊湊熱鬧,今天就和大家分享地一個電源切換電路,歡迎拍磚!

電池電路板與您分享一個成熟好用的電池供電切換電路

特點:

1、支持輕觸開關、自鎖開關

2、支持外接電源自動上電(焊接上D17即可實現)

3、支持待機常電輸出

4、外接電源、鋰電供電自動切換,由于PMOS內續流二極管的存在,切換過程不會出現電壓跌落情況。

5、通過雙PMOS背靠背連接,防止外接電源倒灌至鋰電池

電源標號說明:

1、VCC_5V0  外接電源輸入

2、LI_BAT  鋰電池

3、VCC_SYS  主電源輸出

4、VCC_SB  待機電源輸出

控制接口說明:

1、EX_PWR_KEY    開關按鍵輸入,外接輕觸開關或自鎖開關,低電平有效。

2、PWR_KEY_DET   開關按鍵檢測,給單片機檢測開關狀態用,主要適用于采用輕觸開關。

3、SYS_PWR_HOLD 電源保持,高電平有效,當采用輕觸開關,或者系統想自己控制關機時有用

典型應用:

1、電源開關使用輕觸開關,通過檢測PWR_KEY_DET狀態,控制SYS_PWR_HOLD,實現長按xx秒,系統開機,長按xx秒,系統關機。

2、車載設備,D17外接ACC信號,實現汽車點火,設備自動開機,汽車熄火,延時xx時間后,自動關機。

3、使用自鎖開關,斷開D17,不用PWR_KEY_DET 與 SYS_PWR_HOLD,實現外接電源與內置電源自動切換,及小自鎖開關控制大電流通斷。

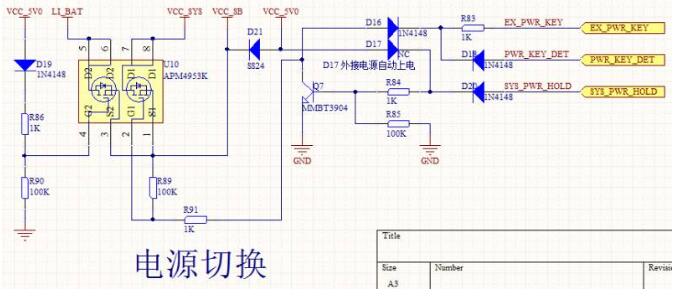

原理圖:
