3步教你提高PCB印刷線路板圖的看圖速度

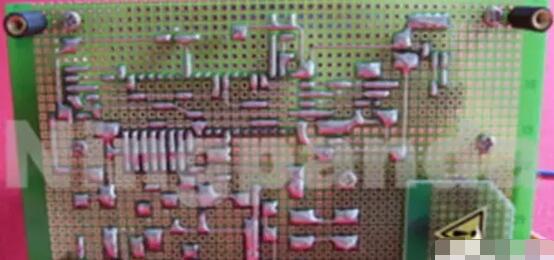

由于印刷線路板圖比較“亂”，因此采用下列一些方法和技巧可以提高看圖速度。
（1）根據一些元器件的外形特征，可以比較方便地找到這些元器件。例如，集成電路、功率放大管、開關件、變壓器等。
（2）對于集成電路而言，根據集成電路上的型號，可以找到某個具體的集成電路。盡管元器件的分布、排列沒有什么規律可言，但是同一個單元電路中的元器件相對而言是集中在一起的。
（3）一些單元電路比較有特征，根據這些特征可以方便地找到它們。如整流電路中的二極管比較多，功率放大管上有散熱片，濾波電容的容量最大、體積最大等。
（4）找地線時，電路板上的大面積銅箔線路是地線，一塊電路板上的地線處處相連。另外，有些元器件的金屬外殼接地。找地線時，上述任何一處都可以作為地線使用。在有些機器的各塊電路板之間，它們的地線也是相連接的，但是當每塊之間的接插件沒有接通時，各塊電路板之間的地線是不通的，這一點在檢修時要注意。
