一張圖帶你看懂PCB廠AOI的工作原理
接觸PCB的朋友可能都知道，PCB生產必然經過的一道工序，便是AOI。一般正規的PCB廠，多層板的AOI會分兩次，一次是在內層線路做好后，另一次則是外層線路完成后。

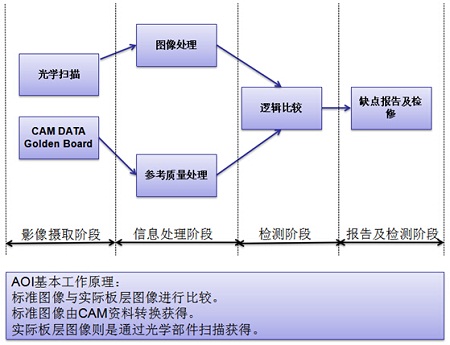

AOI基本工作原理：標準圖像與實際板層圖像進行比較。標準圖像由CAM資料轉換獲得。實際板層圖像則是通過光學部件掃描獲得。
