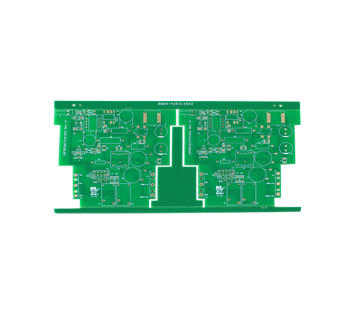

PCB電路板是什么

pcb又稱印刷電路板，是電子元器件電氣連接的提供者。它的發展已有100多年的歷史了；它的設計主要是版圖設計；采用電路板的主要優點是大大減少布線和裝配的差錯，提高了自動化水平和生產勞動率。

汽車電路板的基本設計過程可分為以下三個步驟：

（1） 電路原理圖的設計：電路原理圖的設計主要是利用Protel DXP的原理圖編輯器來繪制原理圖。

（2）生成印刷電路板報表：印刷電路板設計完成后，還需生成各種報表，如生成引腳報表、電路板信息報表、網絡狀態報表等，最后打印出印刷電路圖。

（3）印刷電路板的設計：印刷電路板的設計即我們通常所說的PCB設計，它是電路原理圖轉化成的最終形式。

PCB電路板的組成

1、線路板與圖面的接待：線路是作為原件之間導通的工具，在設計上會另外設計大銅面作為接地及電源層。

　2、介電層：用來保持線路及各層之間的絕緣性，俗稱為基材。

　3、孔（Through hole / via）：導通孔可使兩層次以上的線路彼此導通，較大的導通孔則作為零件插件用，另外有非導通孔（nPTH）通常用來作為表面貼裝定位，組裝時固定螺絲用。

　4、防焊油墨（Solder resistant /Solder Mask） ：并非全部的銅面都要吃錫上零件，因此非吃錫的區域，會印一層隔絕銅面吃錫的物質（通常為環氧樹脂），避免非吃錫的線路間短路。根據不同的工藝，分為綠油、紅油、藍油。

PCB電路板的設計注意事項

　　一、 天線部分設計

　　1、藍牙IC到天線走線要圓滑或者走直線；

　　2、天線有效部分的周?chē)捌湎聦樱幢趁妫┎粦?yīng)有元器、布線和鋪銅；

　　二、走線原則

　　1、高速信號走線盡量短，關鍵信號走線盡量短；

　　2、一條走線不要打太多的過孔，不要超過兩個過孔；

　　3、走線拐角應盡可能大于90度，杜絕90度以下的拐角，也盡量少用90度拐角；

　　4、雙面板布線時，兩面的導線宜相互垂直、斜交、或彎曲走線，避免相互平行，以減少寄生耦合；
