PCB設計布局布線是電子工程中的關鍵環節，直接影響電路板的性能和可靠性。合理的布局能夠優化信號傳輸路徑，減少電磁干擾，而科學的布線則確保電氣連接的穩定性和高效性。通過精準的元件放置和路徑規劃，設計師能夠在有限的空間內實現功能最大化，同時滿足散熱和機械強度的要求。掌握布局布線技巧，是提升PCB設計質量的核心能力。

1、布線中的長度控制

長度控制在 PCB 設計中非常重要。走線應盡可能短，以避免因過長而引入不必要的干擾。對于重要的信號走線，例如時鐘信號走線，請確保將其振蕩器放置在非常靠近器件的位置。

2、路由中的方向控制

相鄰層的走線方向應正交，避免相鄰層的信號走線走向相同方向，減少層間不必要的串擾。

3、倒角規則

PCB設計時應避免出現銳角、直角，否則會產生不必要的輻射，導致工藝性能不佳。

4、路由中的開環檢測

一般情況下，是不允許有懸空線的，這主要是為了避免“天線效應”，減少不必要的干擾輻射和接收，否則可能造成嚴重后果。

5、盡量避免自環路由

在設計PCB時，要注意信號走線在不同層之間形成自環的情況。特別是在布線多層板時，信號走線在層間走線，形成自環的幾率更大。自環會造成輻射干擾。

6、接地環路規則

最小環路規則是指信號走線與其返回路徑形成的環路面積應盡可能小，環路面積越小，其向外發射的輻射越少，受到的外界干擾也越少。

7、電源層和地層完整性規則

線路板中對于過孔密集的區域，應注意避免電源層、地層鏤空區域的過孔相互連通，造成平面層分割。

這可能會破壞平面層的完整性，并進一步增加接地層中信號走線的環路面積。

8、3W規則

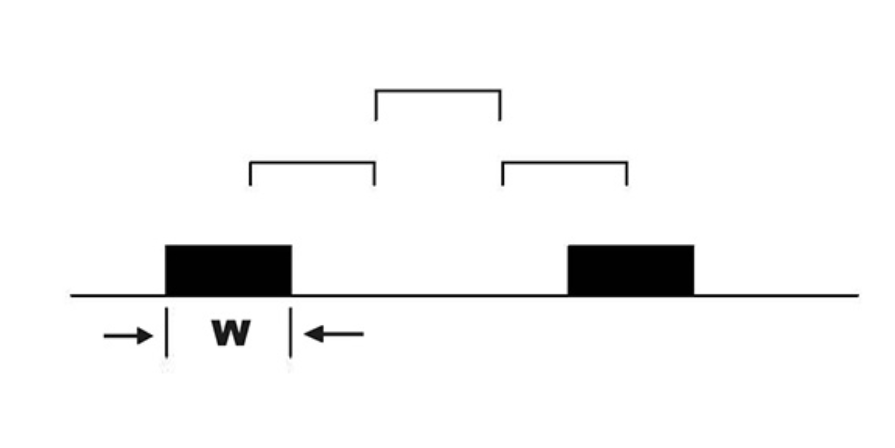

為了減少走線間的串擾，走線間距應足夠大。當走線中心距至少為間距寬度的三倍時，70%的電場不會互相干擾，稱為3W規則。要實現98%的電場不互相干擾，可以使用10W間距。

9、屏蔽保護

屏蔽保護對應于接地環路規則，其實就是盡量減小信號的環路面積。在一些重要的信號中比較常見，比如時鐘信號和同步信號。對于一些特別重要的高頻信號，應該考慮同軸電纜屏蔽設計。這涉及用四面（頂部、底部、左側和右側）的接地線隔離信號線。此外，還必須仔細考慮如何有效地將屏蔽接地連接到實際接地平面。

10、阻抗匹配檢查規則

同一網絡中的走線寬度應保持一致。線寬變化會導致電路特性阻抗不均勻，在傳輸速度較高時容易產生反射，設計時應盡量避免這種情況。在某些情況下，例如類似于連接器引出線或BGA封裝引出線的結構，線寬變化可能是不可避免的，因此應盡量減少不一致部分的有效長度。

11、電源層和地層重疊規則

不同電源層應避免在空間上重疊，以減少不同電源之間的干擾。這對于電壓差異較大的電源尤其重要。如果難以避免，請考慮在中間放置接地平面。

12、20H原則

為了防止板邊輻射，設計時應將電源層縮回，以H（電源與地之間的介質厚度）為單位，20H的縮回可將70%的電場限制在地層邊緣內，100H的縮回可將98%的電場限制在地層邊緣內。

電路板在實際設計中，還需結合具體項目需求，靈活運用規則與經驗，不斷優化設計方案。如果您有更多問題或想深入探討，歡迎隨時交流！希望以上關于PCB設計布局布線的分享能為大家提供一些實用的參考和啟發。未來，隨著技術的不斷發展，PCB設計也將迎來更多創新與挑戰，期待與大家共同探索更多可能性！
