PCB廠線路板之絲印的簡單介紹

文章出處:責任編輯:查看手機網址
掃一掃!PCB廠線路板之絲印的簡單介紹掃一掃!
人氣:-發表時間:2018-11-17 16:10【

PCB首先從油墨說起:

§  粘度:粘度是指流體在流動時,相鄰流體層間存在著相對運動,則該兩流體層間會產生摩擦阻力;單位:帕斯卡爾.秒(pa.s)。

§  硬度:油墨在預烤完成后的硬度為2B,油墨在曝光完成后的硬度為2H,油墨在后烤完成后的硬度為6H。鉛筆硬度。

§  觸變性(thixotropic):油墨在靜置時呈膠狀,而受到觸動時粘度發生變化的一種性質,又稱搖變性、抗流掛性;是液體的一種物理特性,即在攪拌狀態下其粘度下降,待靜置后又很快恢復其原來粘度的特性。通過攪拌,觸變性的作用持續很長時間,足以使其內部結構重新構成。要達到高質量的網印效果,油墨的觸變性是十分重要的。特別是在刮板過程中,油墨被攪動,進而使其液態化。這一作用加快油墨通過網孔的速度,促進原來網線分開的油墨均勻地連成一體。一旦刮板停止運動,油墨回到靜止?fàn)顟B(tài),其粘度就又很快地恢復到原來的所要求的數據。

干膜:

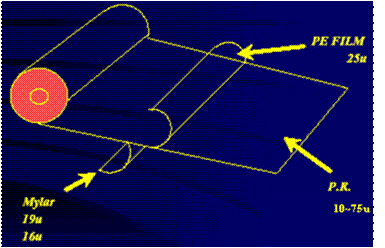

§  干膜結構:

§  干膜由三部份組成及成份:

§  支撐膜 (聚酯膜,Polyester)

§  光阻干膜(Photo-resist Dry Film)

§  覆蓋膜 (聚乙稀膜,Polyethylene)

§  主要成分 ①Binder粘結劑(成膜樹脂)、 ②光聚合單體Monomer 、③光引發劑Photo-initiator 、 ④增塑劑 Plasticiser、⑤增粘劑 Adhesion Promoter、⑥熱阻聚劑、⑦色料Dye、⑧溶劑

§  干膜種類依照干膜顯影和去膜方法的不同分成三類:溶劑型干膜、水溶性干膜和剝離型干膜;根據干膜的用途分成:抗蝕干膜、掩孔干膜和阻焊干膜。

§  感光速度:是指光致抗蝕劑在紫外光照射下,光聚合單體產生聚合反應形成具有一定抗蝕能力的聚合物所需光能量的多少,在光源強度及燈距固定的情況下,感光速度表現為曝光時間 的長短,曝光時間短即為感光速度快。

§  分辨率:是指在1mm的距離內,干膜抗蝕劑所能形成的線條(或間距)的條數,分辨率也可以用線條(或間距)絕對尺寸的大小來表示。

網紗:

§  網密度:

§  T數目數:是指在1厘米長度內的網孔數。
