PCB廠話你知--線路板的gerber274x如何導入到CAM350
很多線路板設計者不清楚自己用設計軟件（protel,powerpcb）制作出來的資料在PCB廠是如何打開的。下面我們手把手教你如何將線路板的gerber274x如何導入到最常用的CAM350中。
1、首先從線路板設計軟件中導出gerber，存放到如”d:/線路板資料”文件夾下面：

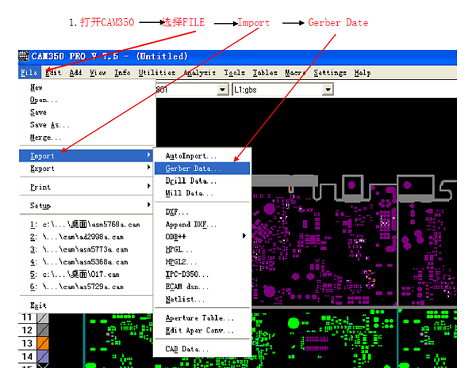

2、打開線路板廠使用的CAM輔助軟件CAM350，選擇File->Import-Gerber date

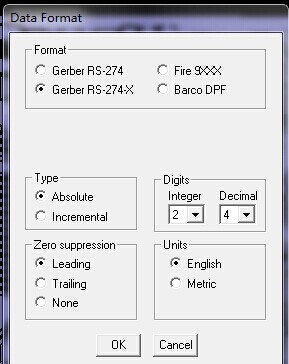

3、在彈出的窗口中選擇GERBER格式，gerber274x

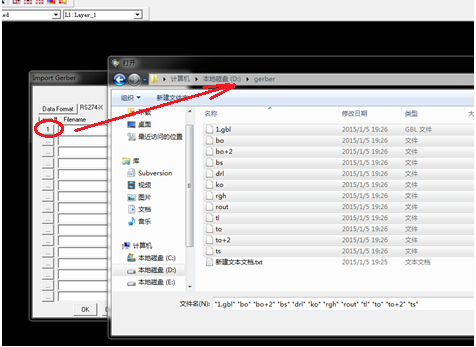

4、點擊紅色框中的地方，彈出選擇框，選擇建立好的文件夾”d:/線路板資料”
5、點擊OK，則文件正式導入完成

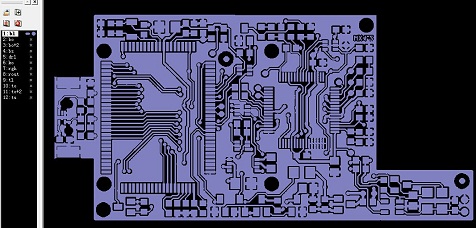

6、此時便可以如下圖，一層一層的查看線路板的資料
7、如果線路板資料導入進去看到的圖形不正確，則需要更改格式，更改type,zero suppression、digits、units.
此時，我們就可以通過線路板輔助軟件CAM350來檢查我們從設計軟件中導出來的GERBER是否正確.
