不知道大家有沒有發現這么一種情況，大部分的PCB板都是綠色的，而其他顏色的電路板比較少見。這是為什么呢？另外有人說黑色的PCB板代表著高端，真的是這樣嗎？

PCB板—阻焊層

首先，我們先來了解下這塊綠油油的板子。

印刷電路板（PCB）通常由焊盤、過孔、阻焊層、絲印層、銅線、各種元件等部分組成。其中，阻焊層（solder mask）是指印刷電路板子上要上綠油的部分。實際上，阻焊油墨不是只有綠色的，還有紅色、黃色、藍色、紫色、黑色等，但綠色最常見。

阻焊層的作用：

（1）防止導體電路的物理性斷線；

（2）焊接工藝中，防止因橋連產生的短路；

（3）只在必須焊接的部分進行焊接，避免焊料浪費；

（4）減少對焊接料槽的銅污染；

（5）防止因灰塵、水分等外界環境因素造成絕緣惡化、腐蝕；

（6）具有高絕緣性，使電路的高密度化成為可能。

PCB板廠為什么大部分板子是綠色的？

那PCB板為什么大部分是綠色的呢？究其原因主要有以下幾點：

1、綠色對眼睛的刺激小。從小老師就對我們說，綠色對眼睛好，保護眼睛，抗疲勞。生產、維修人員在長時間盯著PCB板作業時不容易眼睛疲勞，對眼睛傷害較小。

2、成本較低。由于生產的過程中，綠色是主流，自然綠色油漆的采購量會更大，綠色油漆的采購成本相對其他顏色會更低一些。同時大批量生產時采用一樣顏色的油漆還可以降低換線成本。

3、板子在SMT焊接的時候，要經過上錫和貼片以及最后的AOI校驗，這些過程都學要光學定位校準的，有綠色的底色對儀器的識別效果好一些。

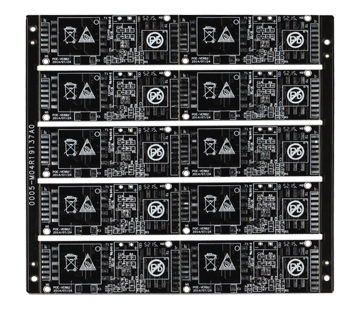

黑色PCB板更高端？

大約從07年開始，大家開始注意起PCB板的顏色，這主要是因?yàn)槿A碩、微星等一線大廠的高端版都采用了黑色的PCB色設計，于是人們慢慢地認為黑色的PCB板就一定是高端。但實際上，這種認知并不正確。

黑色的PCB和綠色PCB、藍色PCB、黃色PCB等其他顏色PCB的差別在于最后刷上的阻焊漆顏色不同。如果PCB設計、制造過程完全一樣，顏色不會對性能產生任何影響，也不會對散熱產生任何影響。

關于黑色的PCB，由于其表層走線幾乎全部遮住，導致對后期的維修造成很大困難，所以是不太方便制造和使用的一種顏色，而且黑色PCB對孔的難度最高，因此良品率相對來說會比其他顏色PCB板要低一些，所以相對來說黑色的價格會貴一點。

之所以出現“顏色代表高檔或低檔”的說法，那是因?yàn)閺S商喜愛使用黑色PCB來制造高端產品，用紅色、藍色、綠色、黃色等制造低端產品所導致?？偨Y(jié)一句話就是：產品賦予了顏色含義，而不是顏色賦予了產品含義。

不管是黑色的PCB板，還是綠色的PCB板，性能好散熱好的就是好板子。
