隨著微間距LED顯示屏的誕生，微間距LED顯示屏憑借著真正的無縫拼接、高性價、出眾的色彩還原能力，近乎完美的顯示效果等優點，已經被越來越多的應用在指揮中心大廳、控制室、會議中心等關鍵場合。隨著微間距LED顯示屏像素點間距不斷的縮小，使得人們的觀看距離進一步被拉近，為了達到更加出色的顯示效果，不但要求微間距LED顯示屏本身在圖像處理和加工工藝上精益求精，對微間距LED顯示屏前端信號的圖像拼接處理器也提出了更高的要求。下面請隨鋁基板廠家一起來了解一下微間距LED顯示屏前端拼接器須解決的三大問題。

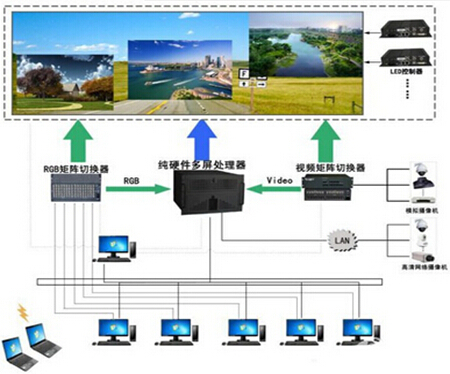

如上圖所示，一個完整的微間距LED顯示屏系統包含了后端的微間距LED顯示處理系統和前端的圖像拼接處理系統，通過一套大屏幕控制管理軟件使得系統中各個硬件設備有效的控制處理，最終實現各信號按照人們的要求上屏完美顯示。微間距LED大屏幕顯示系統的優勢在于高度的系統集成性，整個系統由一套控制管理軟件集中控制及管理，除進行圖像處理系統、顯示單元設備管理、控制各種信號顯示方式外，還可以控制RGB矩陣、視頻矩陣等相關外圍設備，使多個系統達到高度集成、集中控制。大屏幕系統的關鍵部件——微間距LED顯示單元、純硬件多屏處理器和大屏控制管理軟件需要采用同一品牌，并全部采用針對性兼容銜接設計，在保證系統兼容性同時提供可靠安全保障。顯示單元、圖像控制器和控制軟件作為整套大屏幕系統的核心部分，如果采用不同廠家產品進行集成，很可能會產生技術兼容性問題，影響很多重要功能的實現，降低系統的可靠性和使用效率;另一方面因涉及到多個廠商，很可能出現售后維護時影響故障診斷和備品備件的及時供應等問題，同時可能對系統的升級無法保持一致，降低系統的擴展性。由此可見要保證微間距LED顯示屏系統能夠完美顯示并連續不斷的可靠運行，只有優良品質的LED顯示單元是遠遠不夠的，具備良好兼容性和優良性能的圖像處理器也是不可或缺的一環，下面就微間距LED顯示屏的圖像拼接器技術做一個解讀：

首先我們要認清微間距LED顯示屏與其他大屏幕顯示技術(如DLP、LCD)的區別，依據這些區別，我們就能確定傳統應用的圖像拼接器必須修改或增加哪些功能才能適用于我們的微間距LED顯示屏。

與傳統大屏幕顯示技術相比，微間距LED顯示屏具備更長的使用壽命、更好的顯示效果、真正的無縫拼接、節能環保低噪音等優點，但最大的區別實際反映在其箱體組成形式上，傳統的DLP或LCD拼接顯示單元均具有標準分辨率的輸入支持，而微間距LED顯示屏卻大多是非標準的分辨率;另外一個不同就是傳統的大屏幕顯示單元大多尺寸和分辨率比較大，而微間距LED顯示單元考慮到弧形拼接的流暢性及點間距的限制，單元箱體尺寸較小、分辨率較小，其拼接組成要配合發送卡和接收卡實現最終的顯示，而發送卡與前端圖像處理器的連接大多也并非標準分辨率的對應;拼接器的一個關鍵應用就是可以輸出多路DVI信號，對矩陣型排列的多個顯示屏進行拼接顯示，使之成為一個邏輯上完整的顯示區域。

對于微間距LED顯示屏而言，我們可以將一臺LED控制器(發送卡)所驅動的顯示區域看成一個獨立的Led顯示屏，當前的LED控制器多采用DVI作為信號的輸入接口，支持最大輸入分辨率為1920×1200，那么所驅動的LED顯示屏最大物理分辨率為1920×1200，隨著微間距LED顯示屏產品的顯示面積越來越大，幾十平米的項目越來越多，Led顯示屏的物理分辨率往往超過1920×1200的分辨率，所以基本都是由多個LED控制器所驅動的多個獨立的顯示區域組合而成的。對于拼接器而言，需要對應LED控制器的數量、提供相應數量的DVI輸出接口，并對整個LED屏幕進行拼接顯示。加之拼接器上屏存在的傳統技術問題，微間距LED顯示屏的前端拼接器必須解決一下三個問題:

一、可自定義輸出分辨率，以應對LED顯示屏物理分辨率不規則的特性。

我們都知道，微間距LED顯示屏由一塊一塊的顯示單元箱體以矩陣形式拼接而成，而每個顯示單元尺寸和物理分辨率是固定的，但一起組合拼接起來的整個大屏幕往往不是一個標準的物理分辨率，舉個例子：顯示單元的物理分辨率為128×144，只能拼接成1920×1152，缺無法拼出1920×1080的標準分辨率。通常在大規模的拼接系統里，每臺LED控制器所驅動的LED顯示區域也大多并非標準分辨率，這個時候前端拼接器具有非標準分辨率輸出就顯得尤為重要，它可以幫助我們快速找到合適的拼接方式，合理的分配資源，有效的節約LED控制器和傳輸設備的使用數量，增加系統的穩定性和可靠性，同時保證最佳的顯示效果。

二、必須保證輸出的同步性，避免拼接畫面出現不同步現象，保證顯示無撕裂現象。

拼接器的多路DVI輸出信號必然存在信號的同步性問題，不同步的DVI輸出信號輸出到LED顯示屏上，在畫面拼接處必然會出現畫面撕裂現象，尤其在播放快速運動的圖像時最為明顯。如何保證信號的輸出同步性就成為衡量拼接器系統成敗的關鍵。

三、必須采用更加優質的圖像處理算法，使得經過縮放處理的圖像利于傳輸并保持高清晰度。

總所周知，點對點的圖像顯示效果是最好的，經過縮小處理后的圖像如果僅僅采用普通的圖像處理技術或一般的圖像處理算法，圖像的亮度會下降，圖像邊緣會出現鋸齒甚至出現像素缺失。而面對微間距LED顯示屏對顯示效果的苛刻要求，顯然必須采用高端的圖像處理芯片和復雜的經過優化圖像處理算法以最大限度的保證處理后的圖像保持最佳的顯示效果，因此，好的圖像處理算法是圖像拼接器應用于微間距LED顯示屏的關鍵之一。
