電路板拼板，顧名思義，就是將多片電路板拼在一起構成一個大的SET。電路板拼版的意義在于，第一，方便后續客戶的電路板焊接及貼片；第二，電路板拼版能提高板材的利用率，從而降低生產成本。以下為我司工程人員總結的電路板拼板的相關知識：

一、拼板原則：

1.客戶有拼板要求，報價時確認是否超工藝制程能力、利用率能達我司要求，不符合的建議更改。

2.客戶寶典有要求的按客戶寶典內的要求設計。

3.客戶無明確要求，我司自行拼版確認的，保證板材利用率、符合生產制程能力要求.

4.電路板拼板圖必須要明確：倒扣，陰陽拼板，郵票孔位置,（如無法確定郵票孔大小及個數可以不放），每個型號都應該有客戶確認過的拼板圖

二、工程部拼板要求及建議：

1.考慮板材利用率，建議電路板尺寸參考如下，滿足：?jiǎn)坞p面板85%以上;四層80%以上;六層以上75%以上。

2.拼版間距、鑼空位、光點，定位孔，郵票孔添加方式

備注：

A.光點添加注意：

·中心對稱（倒扣拼板）：旋轉180度后仍可共用鋼網，但需防光點軸對稱，即鐿像后光點不可重合。

·軸對稱（ 陰陽拼板）：鏡像后可共用鋼網，但需防光點中心對稱,即旋轉180度后光點不可重合。

B.電路板拼板連接位設計注意：

·不可以V-CUT情況：板邊焊盤不允許削銅，SLOT孔與外形距間<0.60mm且與外形平 ，內外層走線距外形<0.40mm等

C.客戶設計有突出元件：

·不可零間距拼板,可以間距加大，

·需朝外拼板，

·工藝邊需加鑼空位。

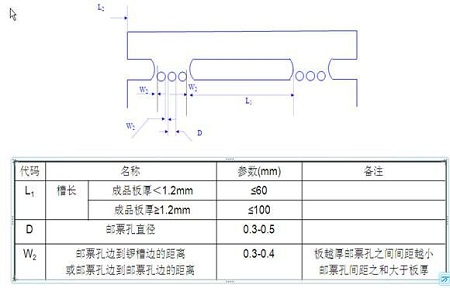

3. 郵票孔設計規范：

A.郵票孔常規設計在外形線中心，與過孔/焊盤/線路間距最小0.40mm,如滿足不了，郵票孔可外移，最多與外形相切,但需保持一致。

4．個別案例：

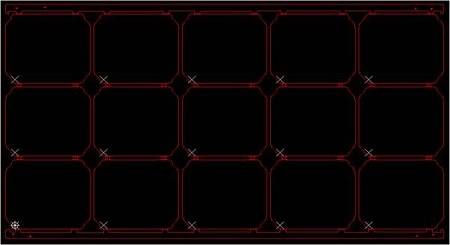

例1，電路板外形為規則（或接近）矩形或正方形，首先按第建議利用率的尺寸拼，拼版兩邊加5mm工藝邊

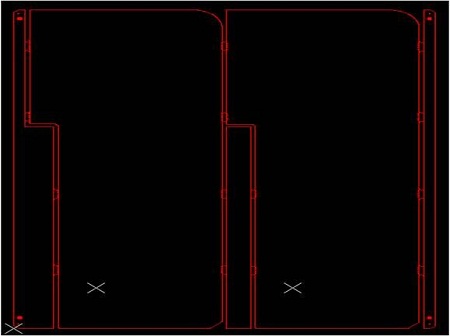

例2．外形不規則的拼版建議：（連接添加個數及位置）

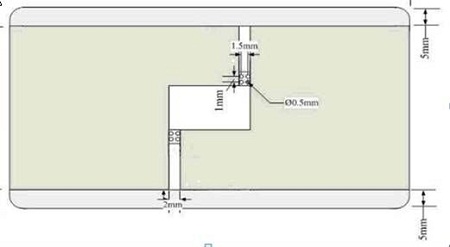

3.電路板外形為半孔設計，半孔位置設計為鑼空，不能V-CUT，我司采用連接位，郵票孔連。

例3，有金手指的拼版，手指位不能在板中間，需放置在外圍

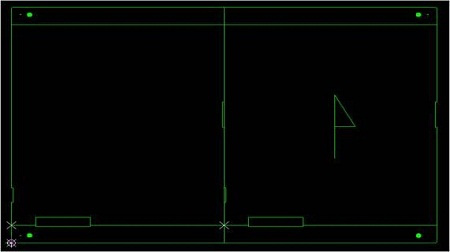

例4，倒扣拼版

5：陰陽拼版
