多層線路板廠家話你知--PCB的簡單分類
PCB按層數可分為單面板、雙面板和多層板;按材質可分為柔性PCB板(撓性板)、剛性PCB板和剛?cè)峤Y(jié)合PCB板(剛撓結合板)等。印制電路板是重要的電子部件之一,也是電子元器件的載體,接下來多層線路板廠家將為您簡單介紹這幾種類別的PCB。
一、根據電路層數分類:分為單面板,雙面板和多層板。常見的多層板一般為3-6層板,復雜的多層板可達十幾層。
(1)單面板
在最基本的印刷電路板上,零件集中在其中一面,導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面,所以稱這種印刷電路板為單面板。因?yàn)閱蚊姘逶谠O(shè)計線路上有許多嚴格的限制(因?yàn)橹挥幸幻妫季€間不能交叉而必須繞獨自的路徑),所以早期的電路才使用這類電路板.

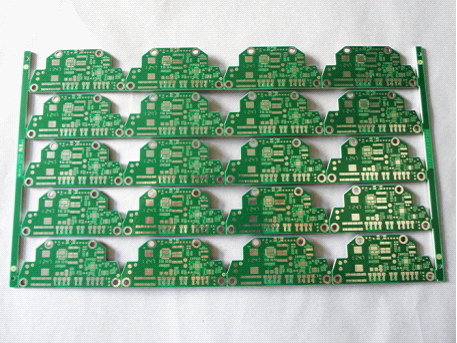

(2)雙面板
這種電路板的兩面都有布線。為了使兩面的導線能夠聯通,必須要在兩面間有適當?shù)碾娐愤B接,這種電路間的連接叫做導孔。導孔是在印刷電路板上,充滿或涂上金屬的小洞,它可以與兩面的導線相連接。因?yàn)殡p面板的面積比單面板擴大一倍,且布線可以互相交錯(可以繞到另一面),因此雙面板可以使用在比單面板更復雜的電路上。

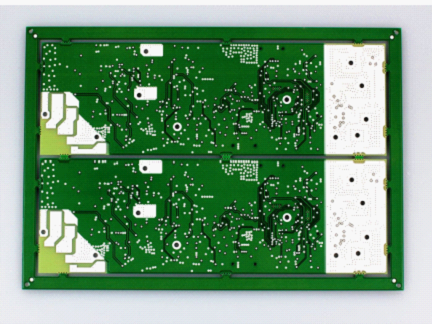

(3)多層板
為了增加可以布線的面積,多層板采用更多單或雙面的布線板。多層板使用數片雙面板,并在每層板間放進一層絕緣層后黏牢。電路板的層數代表有幾層獨立的布線層,通常層數為偶數,并且包含最外側的兩層。
二、根據基材類型劃分:柔性線路板,剛性線路板和剛?cè)峤Y(jié)合板。

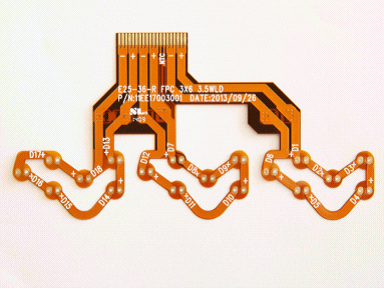

(1)柔性PCB板(撓性板)
柔性板是由柔性基材制成的印刷線路板,其優點是可以彎曲,便于電器部件的組裝。FPC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。

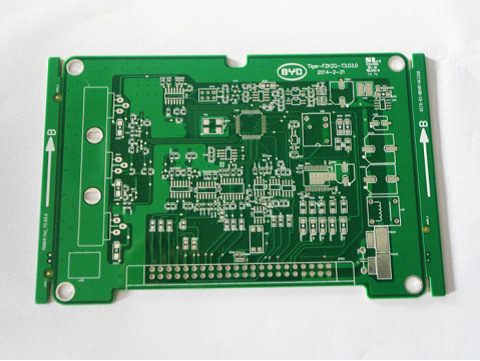

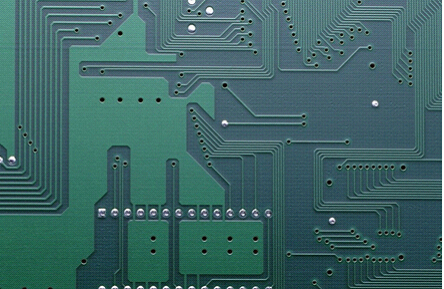

(2)剛性PCB板
是由紙基(常用于單面)或玻璃布基(常用于雙面及多層),預浸酚醛或環氧樹脂,表層一面或兩面粘上覆銅箔再層壓固化而成。這種PCB覆銅箔板材,我們就稱它為剛性板。再制成PCB,我們就稱它為剛性PCB剛性板是由不易彎曲、具有一定強韌度的剛性基材制成的印刷電路板,其優點是可以為附著其上的電子元件提供一定的支撐。

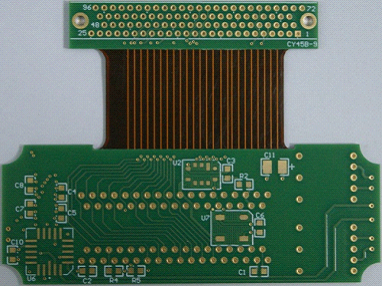

(3)剛?cè)峤Y(jié)合PCB板(剛撓結合板)
剛?cè)峤Y(jié)合板是指一塊印刷電路板上包含一個或多個剛性區和柔性區,由剛性板和柔性板層壓在一起組成。剛?cè)峤Y(jié)合板的優點是既可以提供剛性印刷板的支撐作用,又具有柔性板的彎曲特性,能夠滿足三維組裝的需求。
