前面和大家討論了如何測試電池的充電、放電容量，電池的交流內阻，今天電池電路板小編要和大家討論一下電池的保護控制電路板的測試。

電池保護板是整個電池的大腦，控制電池的充電過充電壓，放電終止電壓，過流保護，高溫保護等，常見的電池保護板的測試項目主要有：

對很多從事電池保護電路板的研發和測試的工程師來說，進行以上所有項目的測試步驟似乎都太麻煩或太復雜？

如下圖所示，電池保護電路的一端（B+，B-）實際工作時連接到電池的電芯，而另一端（P+,P-）連接到用電設備，如手機。

在充電時，電流從P+，P- 流向B+,B-； 而放電時，電流又從B+,B-流向 P+,P-。所以，測試保護板的充電性能時，P+,P-端需要一臺電源，而B+,B-端需要一臺負載（通常，還需要一臺電源激活保護電路）；而放電測試時則相反，B+,B-端要用電源，P+,P-端需要電子負載。另外，測試保護電路的響應時間還需要使用示波器；保護板的待機空耗（uA級電流）還需要使用數字萬用表；保護板的串聯電阻還需要電源和數字萬用表（測量P+ ->B+, P- ->B-的電阻）。

從以上過程可以得出：要完成一塊電池保護電路板的測試，需要使用高精度的電源，電子負載，示波器，數字萬用表，搭建的ATE系統則還需要使用多個開關才能完成。

今天給大家介紹安捷倫N6705B直流電源分析儀，如果簡化電池保護電路板的測試！

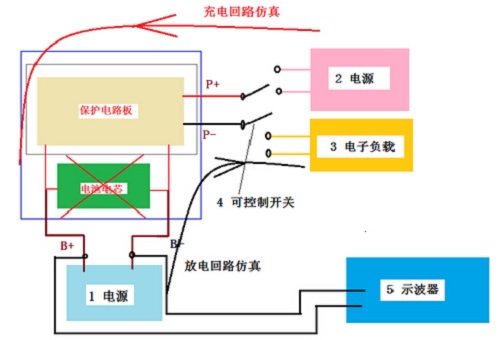

在前面文章“安捷倫N6705B助力手機耗電分析”中，我們介紹了N6705B直流電源分析儀，它集成了4路的電源和負載；數字電壓表；任意波型發生器；示波器；數據記錄儀等5種功能。所以，使用N6705B測試電池保護電路板的連接框圖 就變得非常的簡單，如下圖：

下面就逐項介紹使用N6705B測試電池保護電路板的過程和結果：

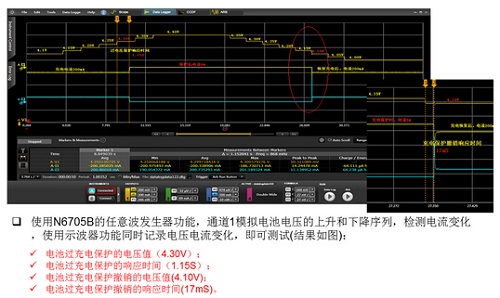

1. 充電過壓保護電壓及響應時間，保護撤銷電池電壓及響應時間

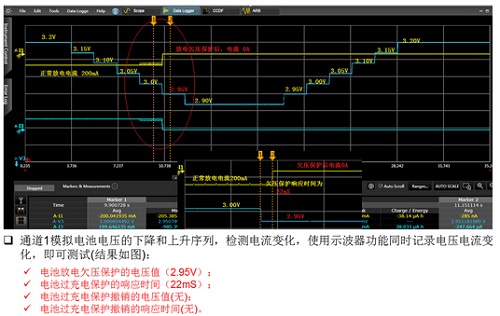

2. 放電欠壓保護電壓及響應時間，保護撤銷電池電壓及響應時間

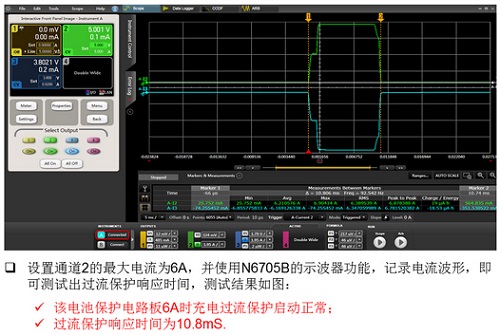

3. 電池充電過流保護電壓及響應時間

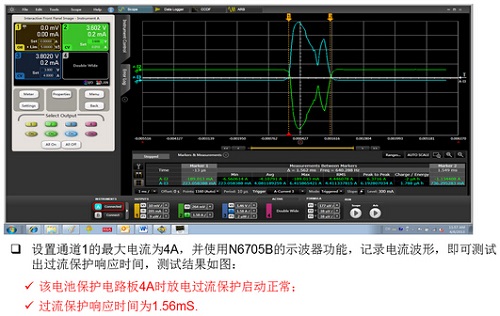

4. 電池放電過流保護電壓及響應時間

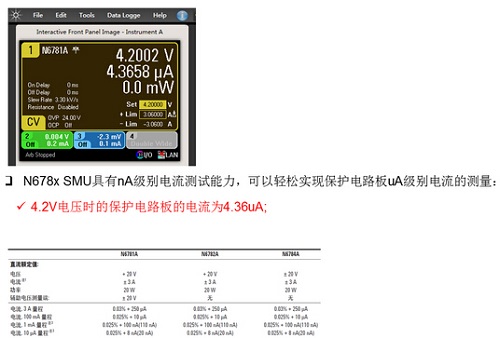

5. 電池保護電路板待機消耗電流

6. 電池保護電路板的內阻

電池保護板的內阻可以通過以下三種方法進行測試：

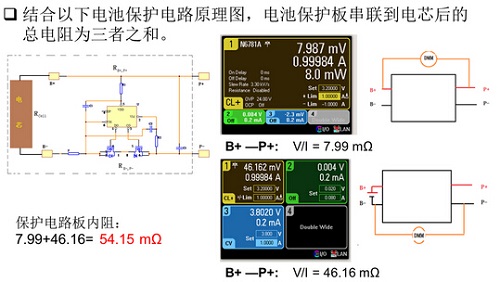

A. 使用萬用表，分別測試B+>>P+, B->>P-(此時必須使用電源給保護電路板加電)的電阻，然后相加（業界目前主要采用該方法）。

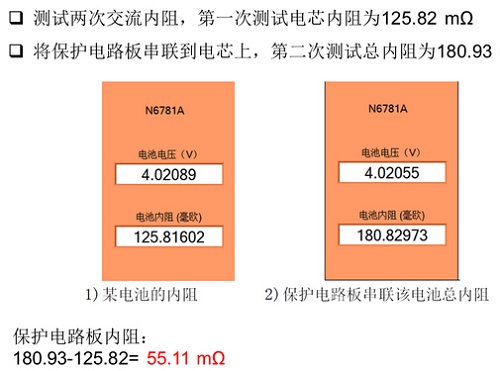

B. 使用交流電池內阻測試，分別測試電芯內阻，然后測試保護板串聯電芯的綜合內阻，最后相減。

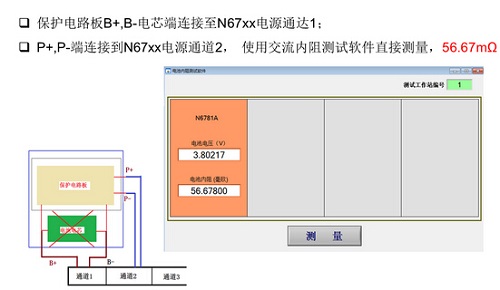

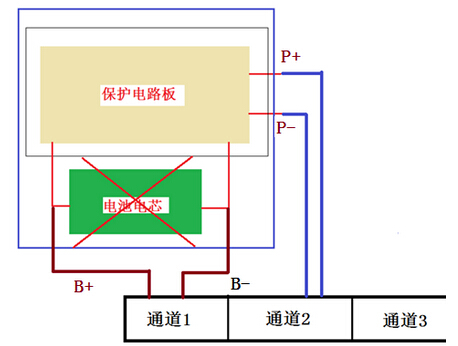

C. N6705B 通道2仿真電芯（內阻為0），通道1作為電池內阻儀直接測試保護電路板的交流內阻 。

綜上所述，N6705B電源分析儀的部分模塊，如N6784A，N6752A具有雙象限能力，即可以作為電源輸出，也可以作為負載吸收電流，同時又具有電壓、電流示波器的功能。 使得復雜的電池保護板測試變得如此簡單！
