見過用膠卷的相機嗎？黑白的底片，經過沖洗之后才能形成照片。這種照片讓人回味無窮，往往夾雜在日記本里面泛黃的東西，才是自己最真實的回憶?？墒乾F在幾乎遍地都是數碼相機，手機，單反拍照，基本上所有的00后，都沒有見過膠卷相機，從出生到長大，從光著屁股到呀呀學語，所有的成長過程，都被父母用手機、數碼或者DV，記錄得幾乎一覽無余，所有的照片都電子化了，所有的記憶都在電腦里面嶄嶄新新存著，不曾發黃，也不用擔心丟失。于是傳統的相片被無形的忽略了，被無聲的淘汰掉了。

但是，我們的傳統相機的原理一直都在被人使用著。線路板的菲林制作、線路板的內外層制作、線路板的綠油都需要經過曝光顯影，也就是拍照片洗照片的過程。也就是一塊多層線路板，要經過4次的“照相”過程。下面讓我們一起來簡單了解一下線路板的曝光顯影：

這個房間里面黑色的就是菲林，也就是底片。線路板菲林的制作是通過電腦將GERBER原圖打印到空白底片上，此時的圖形是模糊，需要通過顯影把圖形顯出來，此為線路板第一次“照相”過程。

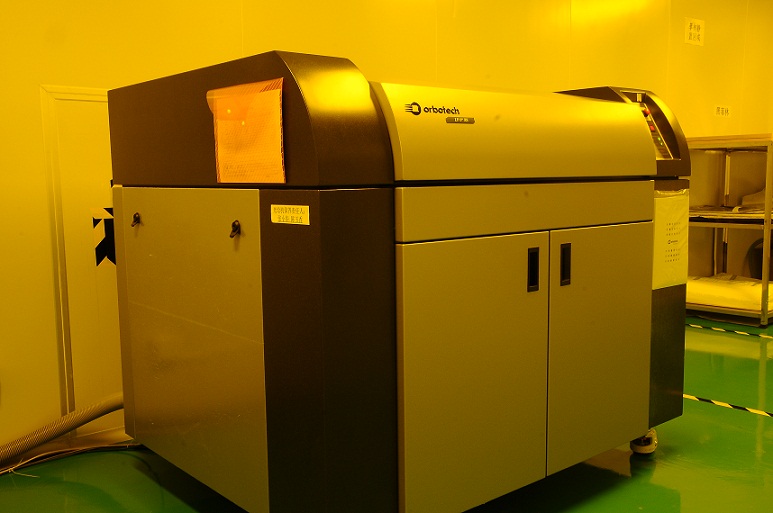

下圖是深聯用來打印菲林圖像的光繪機

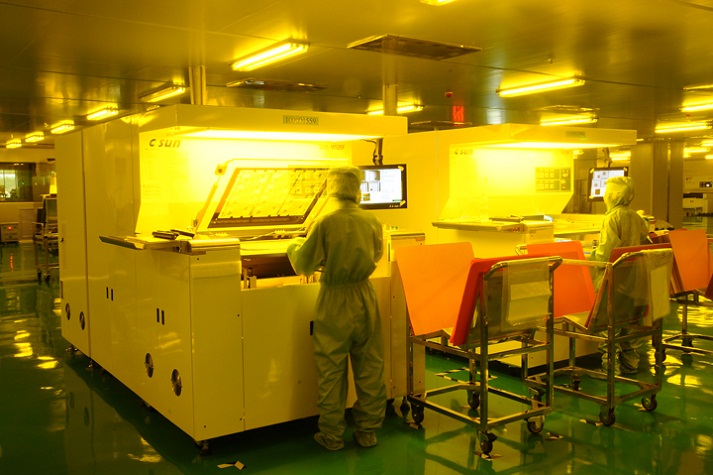

內外層曝光顯影是線路板的第二、三次“照相”過程。此時PCB的圖形已經繪成菲林，只需把菲林上的圖像曝光在實物的線路板上，再顯影洗出“照片”。內外層的流程基本一樣，下圖為深聯電路線路板內外層的曝光及顯影過程

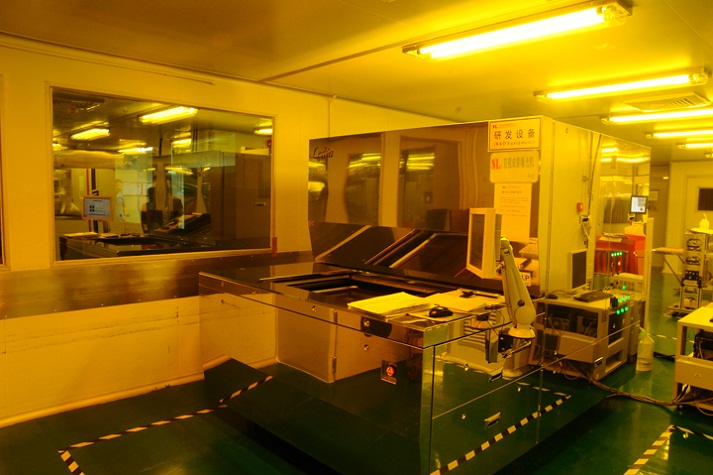

當然，除了使用傳統的“膠卷相機”，深聯的線路板曝光也用到了先進的“數碼相機”，下圖是一臺全自動的激光成像曝光機，比傳統的CCD曝光機精準度要高，最小線寬線距能達到2MIL/2MIL。它的妙處在于，直接將電腦上的GERBER資料曝光在線路板實物上，不需要制作菲林，減少了中間的很多誤差。當然這只是高精密度的線路板才有的要求，一般的只需用傳統的CCD曝光機即可。

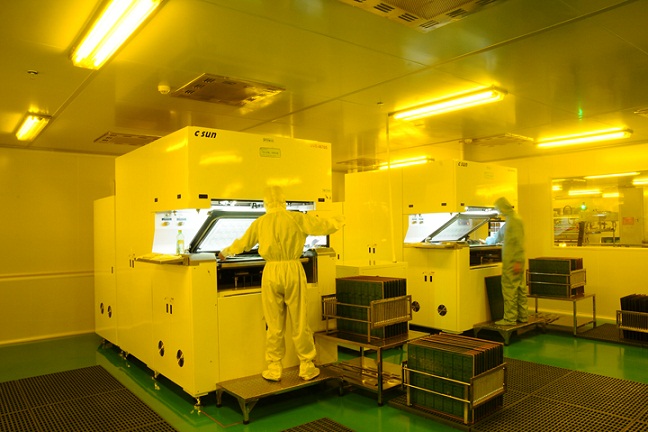

線路板最后一次“照相”過程是阻焊后的曝光顯影。涂上綠油曝光之后，顯影將線路板焊盤露出來，下圖為綠油曝光過程。

4次的“照相”過程才形成一塊多層線路板？？？鐘愛自拍的你們，沒有見過傳統的相機，但是其實你們的數碼相機里面有那么一塊小小的PCB，就是通過一次次傳統的拍照過程制作而成的……
