優質高頻線路板制作小竅門
高頻線路板是電磁頻率較高的特種電路板，一般來說，高頻可定義為頻率在1.3GHz以上。其各項物理性能、精度、技術參數要求非常高，常用于汽車防碰撞系統、衛星系統、無線電系統等領域。當然高頻線路板在制程中的管控點也跟普通的線路板不一樣，總結如下幾點：

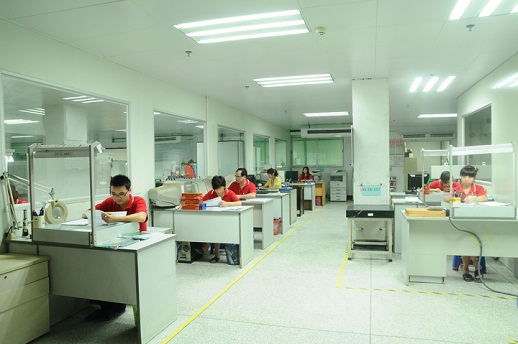

1、阻抗控制要求比較嚴格，相對線寬控制也很嚴格，一般阻抗公差控制在±10%，高頻線路板出貨前會用百倍鏡或二次元測量線寬線距，確保其符合要求。

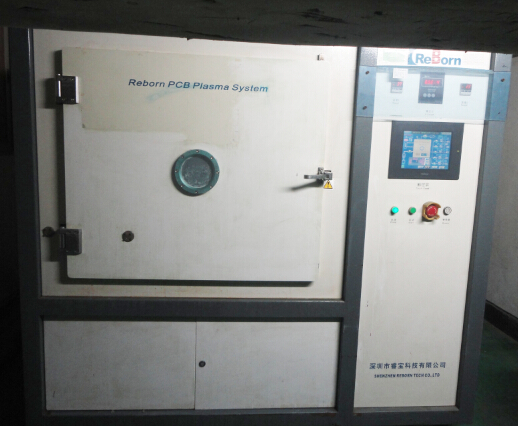

2、高頻線路板加工的時候，由于板材特殊，PTH沉銅時的附著力不高，所以沉銅前要進行特殊處理，如等離子處理或者鈉萘處理,先對過孔及表面進行粗化處理，以增加PTH孔銅，深聯電路一直以來用的是等離子除膠機進行粗化處理。

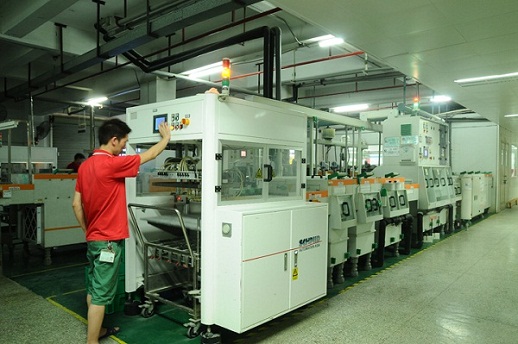

3、高頻線路板在做阻焊之前不能磨板，不然附著力會很差，只能用微蝕藥水等粗化，而深聯的阻焊前處理是用的化學前處理的方法。

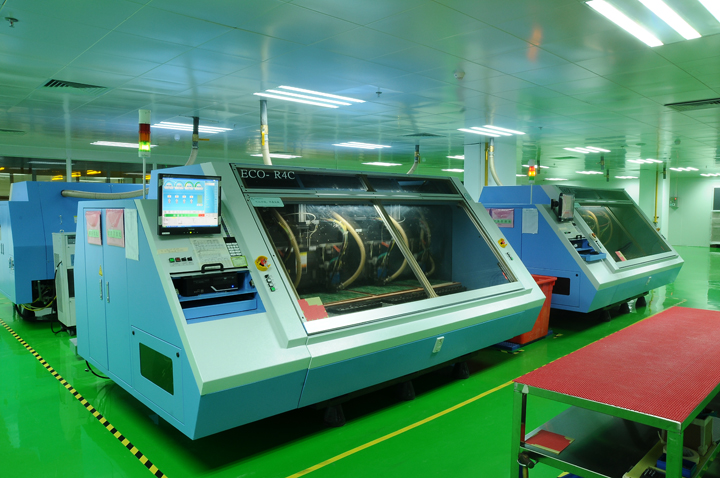

4、板材多數是聚四氟乙烯類的材料，用普通銑刀成型會有很多毛邊，需專用銑刀，深聯電路針對此類產品采用雙刃鑼刀。
此文關鍵字：高頻線路板
