新能源汽車普及下,汽車充電樁線路板生產如何應對挑戰?

文章出處:責任編輯:查看手機網址
掃一掃!新能源汽車普及下,汽車充電樁線路板生產如何應對挑戰?掃一掃!
人氣:-發表時間:2025-04-28 08:59【

在新能源汽車產業蓬勃發展的今天,環保、節能、高效已成為新時代出行的代名詞。在眾多構成部件中,主控制板作為充電樁的“大腦”,其重要性不言而喻。今天,讓我們深入探索這一過程中的獨特優勢與卓越實踐。


自主研發,創新驅動未來

從PCB布局到電路邏輯,每一步都凝聚著創新的智慧與對品質的極致追求。通過不斷的技術突破與迭代,確保每一款主控制板都能精準匹配市場需求,引領行業潮流。



汽車充電樁線路板的生產過程·

一、精密設計,奠定基石

一切始于設計。工程師們依據充電樁的功能需求,精心繪制出PCB(印刷電路板)的設計藍圖。這張藍圖不僅承載著電路的邏輯與布局,更是后續生產流程的基石。每一個細節都需經過反復推敲,確保設計的合理性與高效性。



二、精細焊接,構建框架

生產線上,PCB板經過精密的印刷工藝,將錫膏精準地涂抹在需要焊接的觸點上。隨后,高速貼片機以驚人的速度將電容、電阻、IC集成電路等元器件準確無誤地粘貼在錫膏上。緊接著,通過回流焊接技術,錫膏在高溫下融化并重新凝固,將元器件牢牢固定在PCB板上,構建起充電樁主控制板的堅實框架。



印刷錫膏環節

三、嚴格質檢,確保品質

品質是產品的生命線。焊接完成后,PCB板需經過AOI光學檢測機的嚴格檢驗,確保每一個焊接點都符合標準。不合格的產品將被立即返工,而合格的則成為主板半成品,進入下一階段的組裝流程。



AOI光學檢測環節

四、人工組裝,精益求精

對于非標準元器件,如電壓器、電感、接線端子等,需要經驗豐富的工人進行手工插裝。他們憑借精湛的技藝,將這些異形零件逐一安裝在主板半成品上,并通過波峰焊接機進行固定。這一環節雖耗時費力,卻是對產品品質的又一次提升。



手工插件、焊接環節

五、全面檢測,守護安全

組裝完成后,主板需經歷一系列嚴格的測試:通電測試、運行測試以及三防(防水、防塵、防腐蝕)處理。任何一項測試不合格,都將導致產品被退回返工。只有經過層層篩選,確保萬無一失的主板,才能正式投入市場。

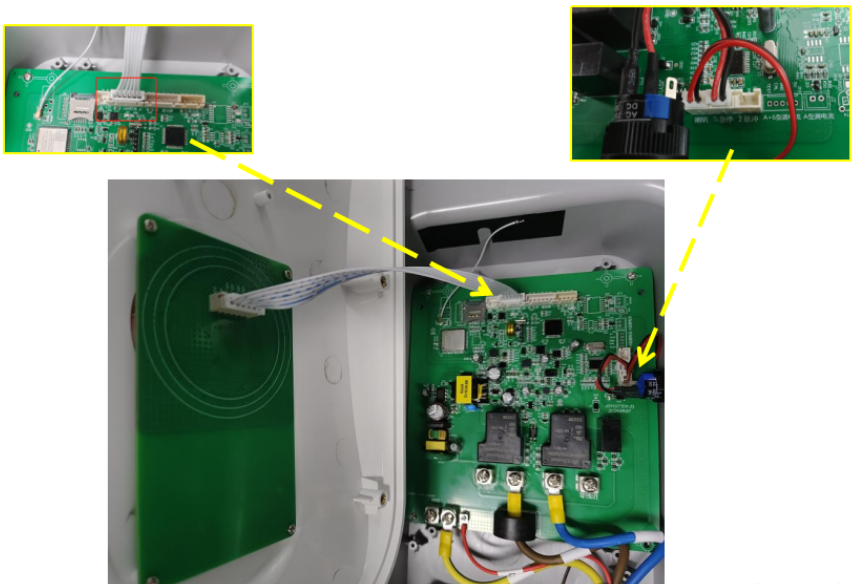

汽車充電樁PCB主控制板的安裝之旅

一、精準定位,安全為先

在安裝過程中,首先需要將主板準確放置在充電樁殼體的預留位置中。同時,為了保障充電樁的運行安全,還需在主板中心安裝兩根熱敏電阻,用于實時監測主板溫度。一旦溫度過高,系統將立即報警并切斷電源,防止意外發生。


二、連接有序,確保穩定

接下來是電源線的連接。工人需將家用交流電源線正確接入主板下端的接口,并確保連接牢固可靠。同時,充電樁槍頭與連接電纜組件也需精心連接在主板上端,確保充電過程中的電流傳輸穩定無阻。

三、指示燈與通訊接口,提升用戶體驗

為了提升用戶體驗,安裝過程中還需將主板上的指示燈部分與充電樁殼體進行連接。這些指示燈將通過不同顏色的燈光來指示充電樁的不同工作狀態(如充電中、充電完成等),為用戶提供清晰的使用指引。此外,還需將主板的通訊接口連接至網絡或其他通訊設備,以實現遠程控制、數據傳輸?shù)裙δ?,進一步提升充電樁的智能化水平。



四、調試測試,確保功能正常

最后一步是充電樁的調試與測試工作。工人需對充電樁進行全面的功能檢查,包括充電樁槍頭的插拔、充電操作等是否正常。同時,還需根據測試結果進行必要的調整和修正,確保充電樁在投入使用前達到最佳狀態。



電路板廠講充電樁主控制板的生產與安裝過程是一個集精密設計、精細焊接、嚴格質檢、人工組裝、全面檢測于一體的復雜系統工程。每一個環節都需精益求精、嚴格把關,以確保充電樁主控制板在使用中的穩定可靠。正是有了這樣高品質的“心臟”,新能源汽車充電樁才能為廣大車主提供更加便捷、高效的充電服務。
