汽車線路板工程設計要求有哪些呢?

文章出處:責任編輯:查看手機網址
掃一掃!汽車線路板工程設計要求有哪些呢?掃一掃!
人氣:-發表時間:2025-03-27 08:40【

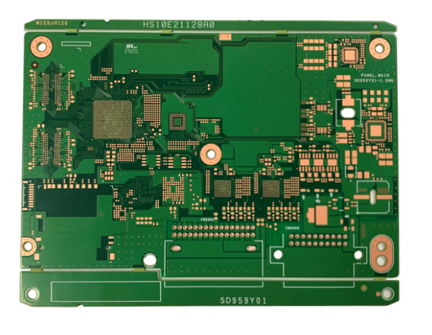

汽車線路板是汽車電氣系統的關鍵 “神經網絡”,它承載著各種復雜電路,負責車輛內電子設備間的信號傳輸與電力分配。與普通線路板相比,汽車線路板需具備更高的可靠性與穩定性,以應對車輛行駛中的震動、高溫、潮濕等嚴苛環境。從傳統燃油車的發動機控制、燈光照明,到新能源車的電池管理、自動駕駛輔助系統,汽車線路板無處不在,其性能優劣直接影響著汽車的安全性、功能性與智能化水平,是推動汽車技術不斷革新的重要支撐。



汽車PCB的CAM設計在PCB設計中至關重要,直接影響性能、可靠性和可制造性。以下是關鍵設計要求:


一、材料選擇

1.材料需符合汽車行業標準(如AEC-Q100)

2.一般采用中、高TG的FR4板料,需在-40°C至+125°C內正常工作,部分區域可能要求更高,能在高濕度環境下穩定運行,通常要求95%以上.

3.選擇適當厚度的銅箔(通常1oz或2oz),以滿足電流承載需求.

二、層壓疊構

1.對稱層疊:避免翹曲,提高機械強度.

2.疊層根據信號要求計算線寬、間距和介質厚度,確保阻抗匹配; 根據阻抗要求和信號完整性需求選擇適當?shù)慕橘|(zhì)厚度,即使沒有指定阻抗要求也要設計合適的疊構。

三、過孔設計

1.熱過孔:高熱區域增加熱過孔,提升散熱.

過孔采用散熱效果較好的方式.

四、過孔設計

1.熱過孔:高熱區域增加熱過孔,提升散熱.

過孔采用散熱效果較好的方式.

五、可靠性測試

1. 需進行 溫度循環測試、振動測試、沖擊實驗等可靠性測試,來滿足汽車板的可靠性,確保其在嚴苛的汽車環境中穩定運行。

2.孔銅要求需滿足IPC三級標準.

六、機械設計

1. 尺寸和形狀:需符合安裝空間要求,尺寸公差要求嚴格。

2. 需具備足夠強度,防止變形或斷裂等發生.


電路板廠講汽車板PCB的設計要求嚴格,涉及材料選擇、工藝控制、特殊工藝要求和設計驗證等多個方面。通過優化工藝流程和嚴格質量控制,才能確保PCB在汽車環境中具備高可靠性和性能穩定性。
