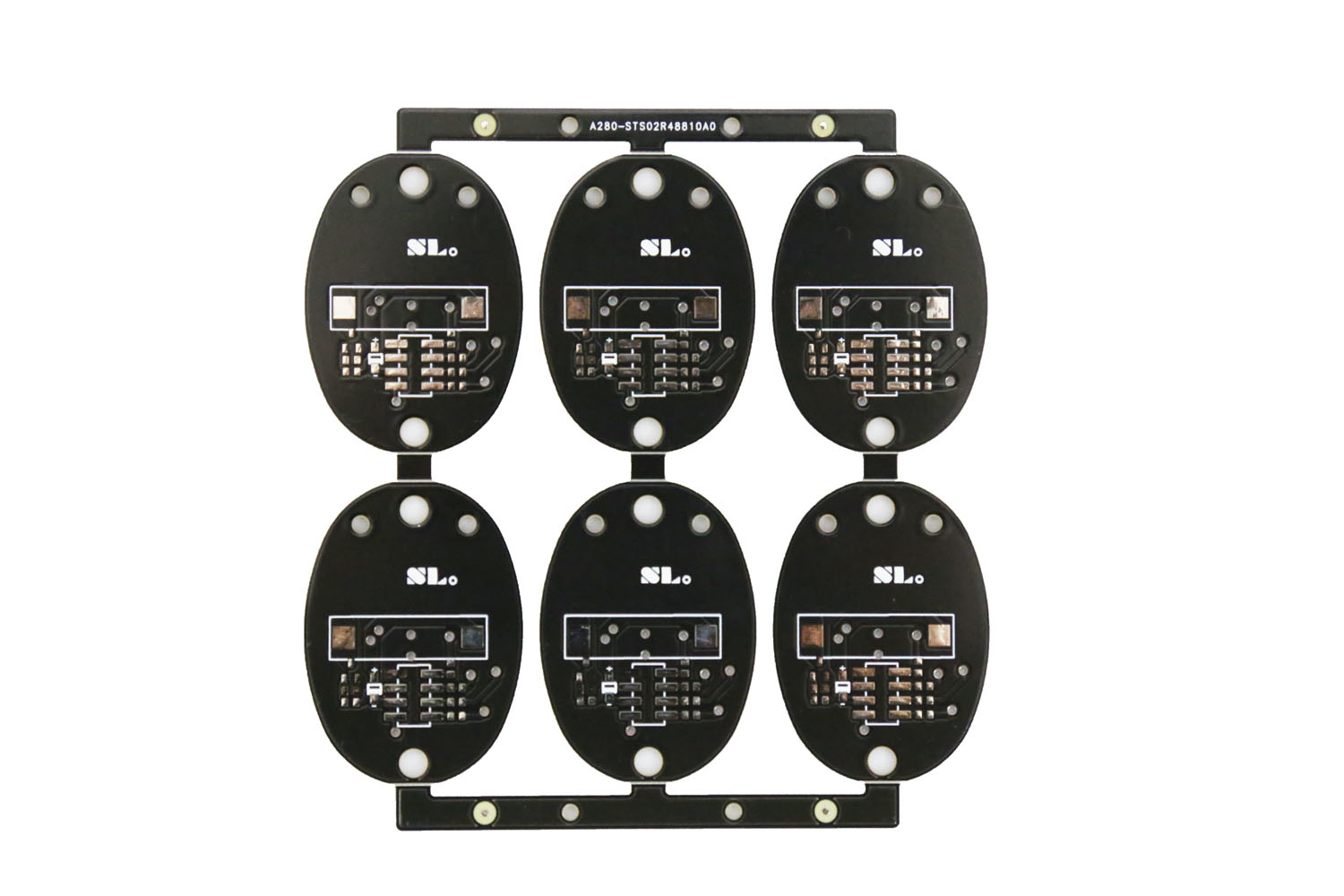

在PCB廠中，熟練的電子工程師，設計出不同規則形狀的PCB其實并不難。也許對于外行的人來說，他們會感覺不規則形狀的PCB很難，因?yàn)槌Ｒ?jiàn)的PCB電路板都是很規整的（大部分都是矩形的）。但是在實際應用中，常會由于產品結構空間的限制，需要設計不同規則形狀的PCB板。

    不規則形狀的PCB比規則形狀的也要難一些，其實，主要難在外形邊框的設計上。如今電子產品技術突飛猛進，PCB的要求越來越小，但是電路板的功能越來越多，芯片越來越小，密集度越來越高。所以PCB板的設計也越來越復雜。

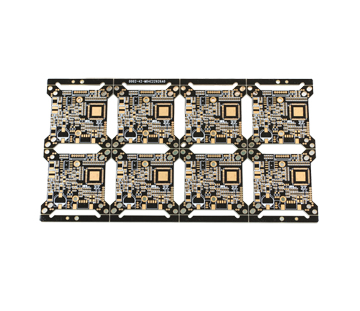

    如何設計復雜的不規則形狀的PCB呢？首先，我們可以在AUTOCAD或CAXA等結構軟件上畫出所需PCB板的外框輪廓圖。然后將設計好的PCB輪廓導入PCB設計軟件當中，生成PCB形狀圖，然后將元器件封裝調入該P(yáng)CB中進行布局、布線設計即可。設計PCB時，還要考慮元器件外形高度限制，當外形高度限制復雜時，對PCB的設計人員來說要考慮的因素就多了。上面只是其中一個電路板例子，在當今復雜的電子產品中并不是所有的PCB都是矩形的，而實際應用當中，很多PCB都是奇形怪狀的。

當然，PCB設計也不是一件很容易的事，PCB設計的好壞對電路板的性能有很大的影響，PCB設計的時候，要遵循PCB設計的原則，PCB設計也要積累很多相關經驗。比如高頻、低頻線怎么走，差分線怎么走，如何匹配信號阻抗，以及抗噪能力、散熱，防止各種信號線之間的干擾等。還要考慮各線路的電流大小，整個PCB的抗干擾能力、數字地與模擬地之間隔離，高頻電路應采取什么措施增強抗噪能力，去耦電容的位置以及走線等等。
