你會找到5G天線PCB中的地線嗎?

文章出處:責任編輯:查看手機網址
掃一掃!你會找到5G天線PCB中的地線嗎?掃一掃!
人氣:-發表時間:2021-10-11 15:47【

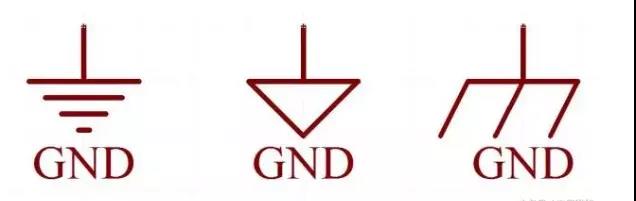

在維修5G天線PCB時,有時候需要測量板子上某一點的電位,來判斷到底是哪里出了問題,而參考點的選取一般都是選擇電源的負極,也就是GND地線。如何快速尋找出板子中的地線,就成了必須要掌握的知識了。

下面我總結了幾種方法供大家參考一下。

1、通過電解電容來查找GND

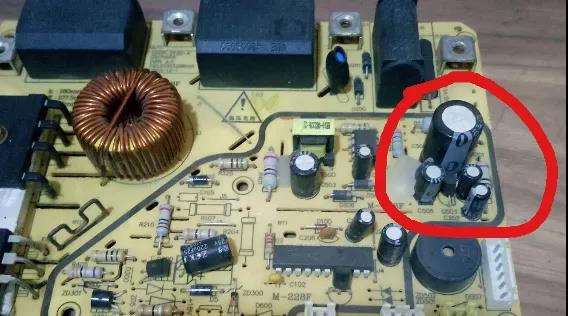

上圖中我們要找地線,首先要找到板子最大的那個電解電容。

一般情況下比較大的電解電容都是作為電源濾波的一種元件,它的負極就是GND了。

上圖中你看到的最大的電解電容就是一個電源濾波電容,它是從整流橋整流輸出約300伏的脈動直流電,再經過此電容濾波才能輸出比較平滑的直流電。它的負極就是直流電源的負極,也就是我們要找的GND地線。

2、通過查看大片銅箔來確認GND

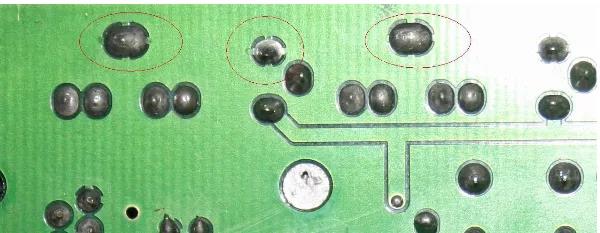

上圖中是一個兩層板,圖中標有紅圈的那幾個點就是地線,可以看出它和大片的銅箔相連。這是由于地線有屏蔽作用,可以有效減小地線環路帶來的干擾,所以線路板中的地線銅箔一般都是成片出現的。

3、通過查看連接插件上的標識來確認GND

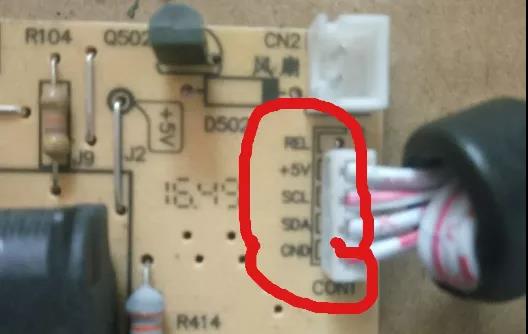

如上圖,據5G天線PCB小編了解,一般在板子的接插件處都有各種信號的標識,我們可以通過查看這個標識來確認地線,比如上圖紅線圈內的GND就是地線了。

4、通過集成芯片來查找

5G天線PCB中通常有著各種各樣的集成電路,這些集成電路如果要正常工作都需要有供電電源,可以通過查看芯片的引腳來確認GND地線。

如上圖,這是一個8腳的LM358比較器,通過查找它的資料可以看出它每個腳的功能 ,只要知道第四腳為GND就可以在板子上找到地線了。
