電動汽車（EV）的普及推動了充電基礎設施的快速發展，而充電樁作為核心設備，其安全性直接關系到車輛、用戶及電網的穩定性。在充電樁的PCB設計中，絕緣監測與安全保護是確保系統可靠性和安全性的關鍵環節。由于充電樁通常工作在高壓環境（AC 220V/380V 或 DC 400V 以上），其PCB需要滿足特殊的絕緣要求，以防止漏電、短路和擊穿等安全隱患。

本文將深入探討電動汽車充電樁PCB的絕緣監測技術、常見安全保護措施及優化設計策略，以幫助工程師在設計過程中提升系統的安全性和可靠性。

汽車充電樁線路板的絕緣監測技術

1.1 絕緣監測的必要性

在電動汽車充電過程中，充電樁、車輛和電網三者之間的電氣隔離至關重要。如果絕緣失效，可能會導致：

人身觸電風險：直流快充樁電壓可達 800V 以上，若絕緣損壞，將直接威脅用戶安全。

電池安全隱患：電池管理系統（BMS）依賴充電樁提供穩定電壓，絕緣故障可能引發過流或短路。

電網干擾與設備損壞：絕緣不足可能導致泄漏電流，影響電網穩定性，并對電子器件造成損害。

1.2 絕緣監測的工作原理

充電樁的絕緣監測主要依賴絕緣監測裝置（IMD, Insulation Monitoring Device），其基本原理如下：

高壓電阻分壓檢測：在高壓側與地之間連接高阻值電阻分壓，測量泄漏電流并計算絕緣電阻。

低頻信號注入法：向系統注入特定頻率的交流信號，并監測其衰減情況，以判斷絕緣狀態。

直流偏置測量：利用直流偏置電壓測量電路的阻抗變化，判斷系統是否存在絕緣故障。

絕緣監測裝置的核心參數包括：

絕緣電阻閾值：若電阻低于設定值（如 500kΩ 或 1MΩ），系統應觸發警報或斷電保護。

響應時間：通常要求在 幾百毫秒到幾秒內 及時檢測到絕緣故障。

抗噪性能：必須能在復雜的電磁環境下穩定工作。

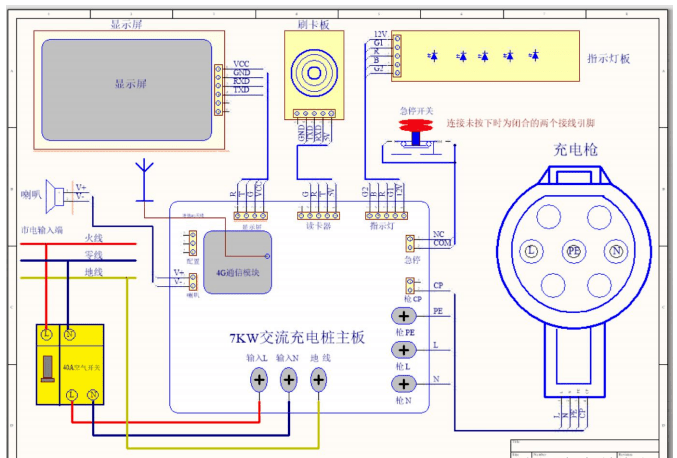

汽車充電樁PCB的安全保護措施

為了確保充電樁的安全運行，PCB 設計需要集成多種硬件與軟件相結合的保護機制，包括過流保護、過壓保護、短路保護、漏電檢測等。

2.1 硬件安全保護

（1）過流與短路保護

快速熔斷器（Fuses）：用于防止 PCB 線路因過流損壞，常見的有 快熔保險絲（Fast-Acting Fuse） 和 延時熔斷保險絲（Time-Delay Fuse）。

電流檢測芯片（Current Sense ICs）：如 INA系列運放，可實時監測電流波動，觸發過流保護。

（2）過壓與浪涌保護

金屬氧化物壓敏電阻（MOVs）：用于吸收瞬態高壓，防止浪涌電流損壞電路。

TVS（二極管瞬態抑制器）：用于限制電壓瞬態干擾，保護低壓控制電路。

（3）漏電保護RCD（Residual Current Device, 剩余電流裝置）：當檢測到異常漏電（通常 >30mA）時，自動切斷電路。

隔離變壓器：用于提供物理電隔離，降低觸電風險。

2.2 軟件安全保護

實時絕緣監測算法：通過 MCU 監測絕緣電阻變化，提前預測潛在故障。

自診斷功能：定期執行 PCB 線路的自檢，檢測是否存在溫度異常、電流異常等問題。

數據日志與遠程監控：記錄充電過程中的電氣參數，并通過 IoT 連接云端，實現遠程診斷。

充電樁PCB的絕緣優化設計

為了提高 PCB 的絕緣性能，工程師在設計過程中需要考慮材料選擇、走線布局以及層疊設計等多個方面。

3.1 絕緣材料選擇

FR-4 玻纖板：常見 PCB 絕緣材料，耐壓可達 3kV，但對于高壓直流快充（>600V），推薦使用更高等級的材料。

聚酰亞胺（Polyimide, PI）：適用于高溫、高壓環境，通常用于高可靠性 PCB。

陶瓷基板（Al?O?, AlN）：具有極高的絕緣性能和耐溫性，適用于特種高壓應用。

3.2 PCB 布局與走線優化

爬電距離（Creepage Distance）：爬電距離應符合 IEC 60950 和 IEC 60664 標準，高壓區域通常要求 ≥8mm。

空氣間隙（Clearance Distance）：通常要求 ≥4mm，以防止電弧擊穿。

涂覆防護層（Conformal Coating）：通過涂覆三防漆（如丙烯酸、硅膠等）增強 PCB 絕緣能力。

3.3 多層PCB層疊優化信號層與電源層分離：減少高壓對低壓控制電路的干擾。

采用接地屏蔽層：在高壓與低壓電路之間增加 GND 層，提高抗干擾能力。

差分信號走線：對于通信總線（如 CAN、RS-485），采用差分走線減少共模噪聲。

未來發展趨勢與挑戰

隨著充電功率的不斷提升（如 350kW 以上的超快充），充電樁的絕緣監測與安全保護技術也在持續演進：

更智能的絕緣監測：結合 AI 和大數據分析，提高故障預測能力。

更高耐壓的PCB材料：新型納米復合材料正在被研究，以提升耐壓等級。

無線充電樁的安全性：無線充電技術的發展提出了新的絕緣挑戰，如高頻諧波干擾的控制。

盡管面臨挑戰，但通過優化 PCB 設計、材料選擇和智能監測手段，充電樁的安全性和可靠性將持續提升，為電動汽車的普及提供更堅實的基礎。

電路板廠講電動汽車充電樁的 PCB 設計需要高度關注絕緣監測與安全保護，以確保系統長期穩定運行。通過合理的絕緣監測技術、硬件與軟件安全保護措施、優化 PCB 設計，可以有效降低充電過程中的安全風險。未來，隨著新材料和智能技術的應用，充電樁的安全性將進一步提升，為電動汽車行業的發展提供更堅實的保障。
